专利号: 2020206195930
申请人: 杨肇浩
专利类型:实用新型
专利状态:已下证
专利领域: 液体变容式机械;液体泵或弹性流体泵
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

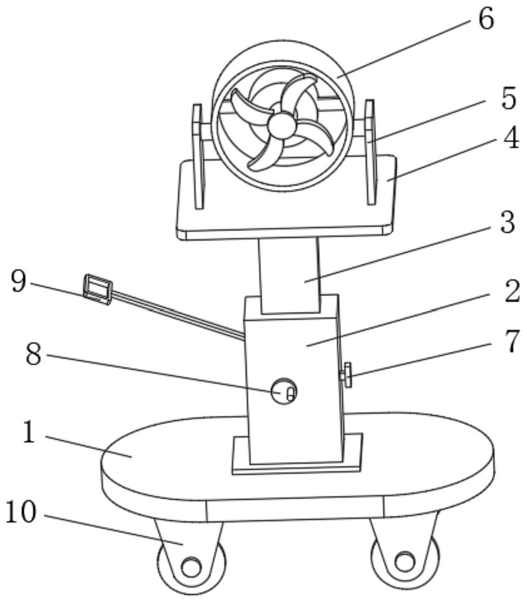

1.一种建筑节能通风装置,包括底板(1),其特征在于:所述底板(1)上侧壁固定连接有固定套(2),且固定套(2)上端侧壁开设有滑槽,且滑槽内部滑动连接有移动条(3),且移动条(3)上端固定连接有支撑板(4),且支撑板(4)上侧壁固定连接有两个对称设置的固定块(5),两个所述固定块(5)之间通过阻尼轴转动连接有抽风机(6),所述滑槽内部设有锁紧组件(7),所述滑槽内壁转动连接有齿轮(11),所述移动条(3)下端固定连接有双面齿条(12),且齿轮(11)与双面齿条(12)相互啮合。

2.根据权利要求1所述的一种建筑节能通风装置,其特征在于:所述锁紧组件(7)包括锁紧齿条(71),且锁紧齿条(71)与滑槽之间固定连接有弹簧(73),所述锁紧齿条(71)另一端固定连接有T型拉杆(72),且T型拉杆(72)另一端贯穿至固定套(2)外部,所述锁紧齿条(71)与双面齿条(12)相互啮合。

3.根据权利要求1所述的一种建筑节能通风装置,其特征在于:所述齿轮(11)侧壁贯穿至固定套(2)外部并固定连接有转盘(8),且转盘(8)位于固定套(2)前方。

4.根据权利要求1所述的一种建筑节能通风装置,其特征在于:所述固定套(2)一侧侧壁固定连接有牵引杆(9),且牵引杆(9)倾斜设置,所述牵引杆(9)与水平面的角度为30°。

5.根据权利要求1所述的一种建筑节能通风装置,其特征在于:所述底板(1)下侧壁四角处均通过螺栓安装有移动轮(10),且移动轮(10)与底板(1)之间为可拆卸连接。

6.根据权利要求2所述的一种建筑节能通风装置,其特征在于:所述滑槽侧壁开设有与外部连通的矩形口,所述T型拉杆(72)穿过矩形口设置,所述T型拉杆(72)与矩形口之间为间隙配合。
