1.一种特高压交流变压器潜油泵,其特征在于,包括:
安装板(1);

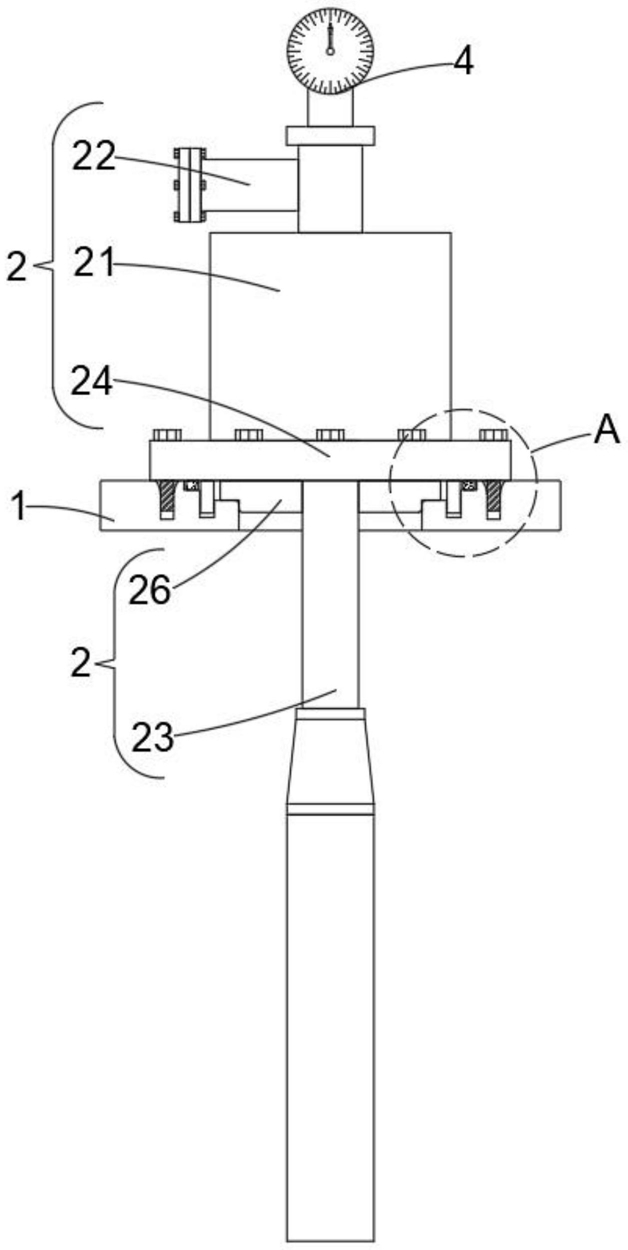

潜油泵安装机构(2),所述潜油泵安装机构(2)固定安装于安装板(1)上,所述潜油泵安装机构(2)包括潜油泵本体(21)、出油管(22)、吸油管(23)、连接板(24)、通口(25)、密封板(26)、环形插槽(27)、环形插板(28)、环形密封槽(29)和环形密封胶垫(29a),所述出油管(22)和吸油管(23)均与潜油泵本体(21)固定连通设置是,且潜油泵本体(21)安装于安装板(1)的上方,所述连接板(24)固定安装于潜油泵本体(21)的下端固定连接并与安装板(1)的上侧侧壁连接设置,所述通口(25)竖直开设于安装板(1)中,所述密封板(26)插设于通口(25)中并与连接板(24)的下侧侧壁固定连接,所述环形插槽(27)和环形密封槽(29)均开设于安装板(1)上,且环形插板(28)和环形密封胶垫(29a)分别位于环形插槽(27)和环形密封槽(29)中并均与连接板(24)的下侧侧壁固定连接;
固定机构(3),所述固定机构(3)开设于安装板(1)中。
2.根据权利要求1所述的特高压交流变压器潜油泵,其特征在于,所述固定机构(3)包括螺纹槽(31)和紧固螺栓(32),多个所述螺纹槽(31)环绕开设于安装板(1)中,且多个紧固螺栓(32)贯穿连接板(24)并插设于多个螺纹槽(31)中与其螺纹连接。
3.根据权利要求1所述的特高压交流变压器潜油泵,其特征在于,所述出油管(22)上固定安装有流量计(4)。
4.根据权利要求2所述的特高压交流变压器潜油泵,其特征在于,所述螺纹槽(31)的开口处开设有导向槽(5)。
5.根据权利要求1所述的特高压交流变压器潜油泵,其特征在于,所述环形插槽(27)和环形密封槽(29)的内壁边缘处均倒角设置。
