专利号: 202020626551X
申请人: 郑州福禄寿科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

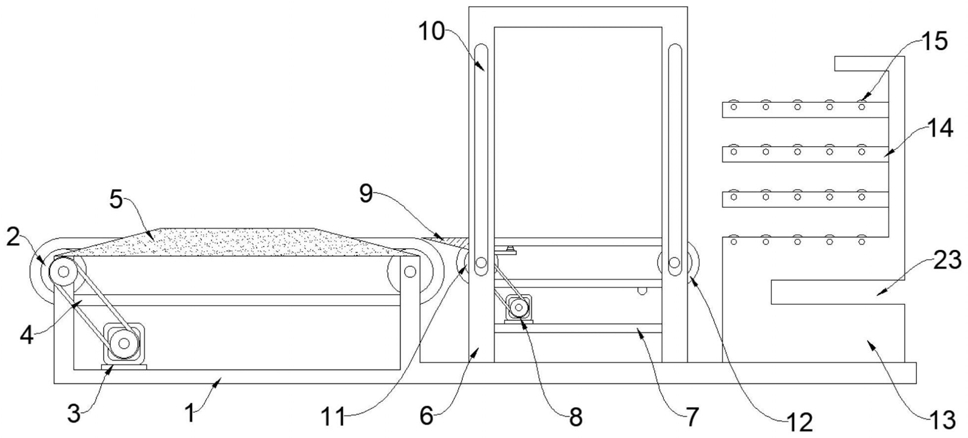

1.免拆模板码垛机,包括工作台(1),其特征在于:所述工作台(1)的上方设置有输送辊甲(2),输送辊甲(2)设置有两个,且两个输送辊甲(2)均与工作台(1)转动连接,两个所述输送辊甲(2)之间设置有输送带甲(4),且输送带甲(4)与输送辊甲(2)传动连接,所述输送带甲(4)的下方设置有电机甲(3),且电机甲(3)与工作台(1)通过螺钉连接,所述输送带甲(4)的一侧设置有安装架(7),所述安装架(7)的两侧均设置有升降架(6),所述升降架(6)的内侧设置有滑槽(10),所述安装架(7)的内部设置有输送辊乙(11),输送辊乙(11)设置有两个,且两个输送辊乙(11)均与安装架(7)转动连接,两个所述输送辊乙(11)之间设置有输送带乙(12),且输送带乙(12)与输送辊乙(11)传动连接,所述输送带乙(12)的下方设置有电机乙(8),且电机乙(8)与安装架(7)通过螺钉连接,所述输送带乙(12)上设置有限位推杆(20),且限位推杆(20)与输送带乙(12)通过螺钉连接,所述升降架(6)的一侧设置有栈板架(13),所述栈板架(13)的内部设置有分隔板(14),且分隔板(14)与栈板架(13)通过螺钉连接。

2.根据权利要求1所述的免拆模板码垛机,其特征在于:所述电机甲(3)和电机乙(8)输出端的一侧均设置有主动轮(16),且主动轮(16)与电机甲(3)和电机乙(8)的输出端通过联轴器连接,所述输送辊甲(2)和输送辊乙(11)的一侧均设置有从动轮(17),且从动轮(17)与输送辊甲(2)和输送辊乙(11)榫接,所述主动轮(16)与从动轮(17)之间设置有橡胶皮带(18),且橡胶皮带(18)分别与主动轮(16)和从动轮(17)传动连接。

3.根据权利要求1所述的免拆模板码垛机,其特征在于:所述输送带甲(4)的两侧均设置有挡板(5),且挡板(5)与工作台(1)通过螺钉连接。

4.根据权利要求1所述的免拆模板码垛机,其特征在于:所述输送带乙(12)与输送带甲(4)之间设置有过渡导板(9),且过渡导板(9)与安装架(7)通过螺钉连接,所述过渡导板(9)上端分别与输送带乙(12)和输送带甲(4)上端齐平。

5.根据权利要求1所述的免拆模板码垛机,其特征在于:所述安装架(7)与升降架(6)之间设置有滑块(19),且滑块(19)与安装架(7)设置为一体结构,所述滑块(19)的一端延伸至滑槽(10)的内部,且滑块(19)与升降架(6)滑动连接,所述安装架(7)的上方设置有电动伸缩杆(22),电动伸缩杆(22)设置有两个,且两个电动伸缩杆(22)的两端分别与安装架(7)和升降架(6)通过螺钉连接。

6.根据权利要求1所述的免拆模板码垛机,其特征在于:所述输送辊乙(11)的一侧设置有压力传感器(21),且压力传感器(21)与安装架(7)通过螺钉连接,所述压力传感器(21)的上端与输送带乙(12)相贴合。

7.根据权利要求1所述的免拆模板码垛机,其特征在于:所述分隔板(14)上设置有滚轮(15),且滚轮(15)与分隔板(14)转动连接,所述栈板架(13)的一侧设置有叉车槽道(23),且叉车槽道(23)的一端延伸至栈板架(13)的内部。
