专利号: 2020206279226
申请人: 舞钢国能中泰重工有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 液力机械或液力发动机;风力、弹力或重力发动机;其他类目中不包括的产生机械动力或反推力的发动机
更新日期:2024-02-27
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

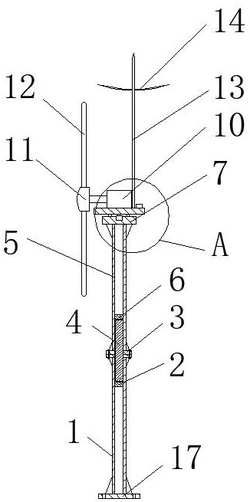

1.一种具有避雷针的风力发电机,包括第一支撑架(1),其特征在于:所述第一支撑架(1)的内部固定连接有第一固定挡块(2),所述第一支撑架(1)的顶部固定连接有连接法兰(3),所述第一支撑架(1)的顶部通过螺栓和连接法兰(3)固定连接有第二支撑架(5),所述第二支撑架(5)的内部固定连接有第二固定挡块(6),所述第一支撑架(1)与第二支撑架(5)的内部且位于第一固定挡块(2)与第二固定挡块(6)之间设置有中心插柱(4),所述第二支撑架(5)的顶部固定连接有固定顶板(7),所述固定顶板(7)的顶部固定连接有活动连接件(8),所述活动连接件(8)的顶部固定连接有固定支撑板(9),所述固定支撑板(9)的顶部通过螺钉固定连接有风力发电机本体(10),所述风力发电机本体(10)的转轴端固定连接有固定连接件(11),所述固定连接件(11)的侧面固定连接有多组扇叶(12),所述固定支撑板(9)的顶部且位于风力发电机本体(10)的右侧固定连接有避雷针本体(13),所述避雷针本体(13)的侧面固定连接有金属网(14),所述固定顶板(7)的顶部且位于活动连接件(8)的中心位置固定连接有旋转驱动件(16),所述旋转驱动件(16)的输出端与固定支撑板(9)的底面固定连接。

2.根据权利要求1所述的一种具有避雷针的风力发电机,其特征在于:所述第一支撑架(1)的底面固定连接有底部连接件(17),所述底部连接件(17)的上表面开设有多组安装孔。

3.根据权利要求1所述的一种具有避雷针的风力发电机,其特征在于:所述第一支撑架(1)和第二支撑架(5)与连接法兰(3)之间固定连接有连接肋板,所述第一支撑架(1)与底部连接件(17)之间固定连接有连接肋板。

4.根据权利要求1所述的一种具有避雷针的风力发电机,其特征在于:所述固定支撑板(9)的顶部且位于避雷针本体(13)的右侧固定连接有风向探测器(15),所述风向探测器(15)的引脚与旋转驱动件(16)的控制端通过导线电连接。

5.根据权利要求1所述的一种具有避雷针的风力发电机,其特征在于:所述活动连接件(8)由内圈、轴承和外圈组成,所述外圈的底部与固定顶板(7)固定连接,所述内圈的顶部与固定支撑板(9)固定连接。

6.根据权利要求1所述的一种具有避雷针的风力发电机,其特征在于:所述金属网(14)的材料采用金属型材,所述金属网(14)的形状设置为圆弧形。
