专利号: 2020206368817
申请人: 烟台市高阁抛光材料有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 磨削;抛光
更新日期:2024-11-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

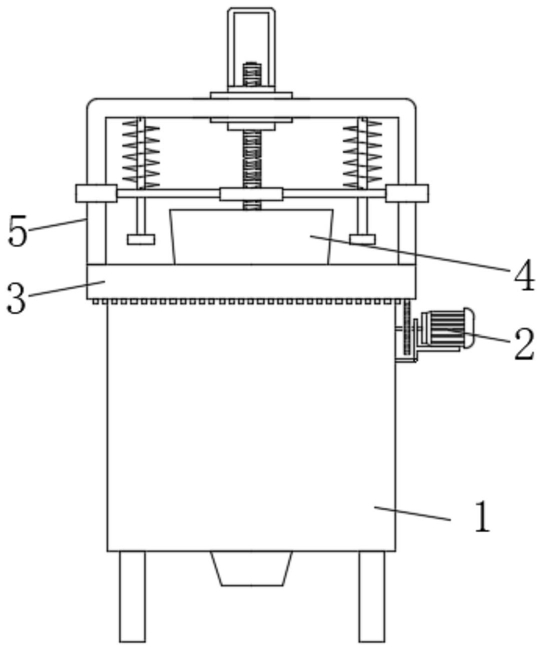

1.一种抛光轮加工用毛刺去除设备,包括桶体(1),所述桶体(1)的右侧设有动力装置(2),所述桶体(1)的顶部限位转动有齿圈(3),所述桶体(1)内设有圆锥形抛光轮(4),其特征在于:所述齿圈(3)的上表面固定连接有调节装置(5);

所述调节装置(5)包括支撑架(6),所述支撑架(6)的底部与齿圈(3)的上表面固定连接,所述支撑架(6)的上表面开设有通孔,并通过通孔限位转动有内螺纹套(7),所述内螺纹套(7)的内壁螺接有螺杆(8),所述螺杆(8)的底部与圆锥形抛光轮(4)的顶部固定连接,所述螺杆(8)的表面固定套有连接环(9),所述连接环(9)的侧面固定连接有传动杆(10),所述传动杆(10)上远离连接环(9)的一端固定连接有套环(11),所述套环(11)的内壁与支撑架(6)上竖直段的表面滑动连接,所述支撑架(6)内壁的顶部固定连接有限位杆(12),所述限位杆(12)的表面贯穿传动杆(10)的表面并与传动杆(10)滑动连接。

2.根据权利要求1所述的抛光轮加工用毛刺去除设备,其特征在于:所述内螺纹套(7)的顶部固定连接有旋动臂(13),所述旋动臂(13)的顶部经过圆弧过渡处理。

3.根据权利要求1所述的抛光轮加工用毛刺去除设备,其特征在于:所述内螺纹套(7)的表面固定连接有两个限位环(14),两个所述限位环(14)的相对面分别与支撑架(6)的上表面以及支撑架(6)内壁的顶部转动连接。

4.根据权利要求1所述的抛光轮加工用毛刺去除设备,其特征在于:所述传动杆(10)的数量为两个,且两个传动杆(10)以螺杆(8)的竖直中心线对称设置。

5.根据权利要求1所述的抛光轮加工用毛刺去除设备,其特征在于:所述限位杆(12)的表面套有减震弹簧(15),所述减震弹簧(15)的顶部与支撑架(6)内壁的底部固定连接,所述减震弹簧(15)的底部与传动杆(10)的上表面固定连接。

6.根据权利要求1所述的抛光轮加工用毛刺去除设备,其特征在于:所述限位杆(12)的底部固定连接有挡板(16),所述挡板(16)的上表面与传动杆(10)的下表面活动连接。
