专利号: 2020206399779
申请人: 郑州福禄寿科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

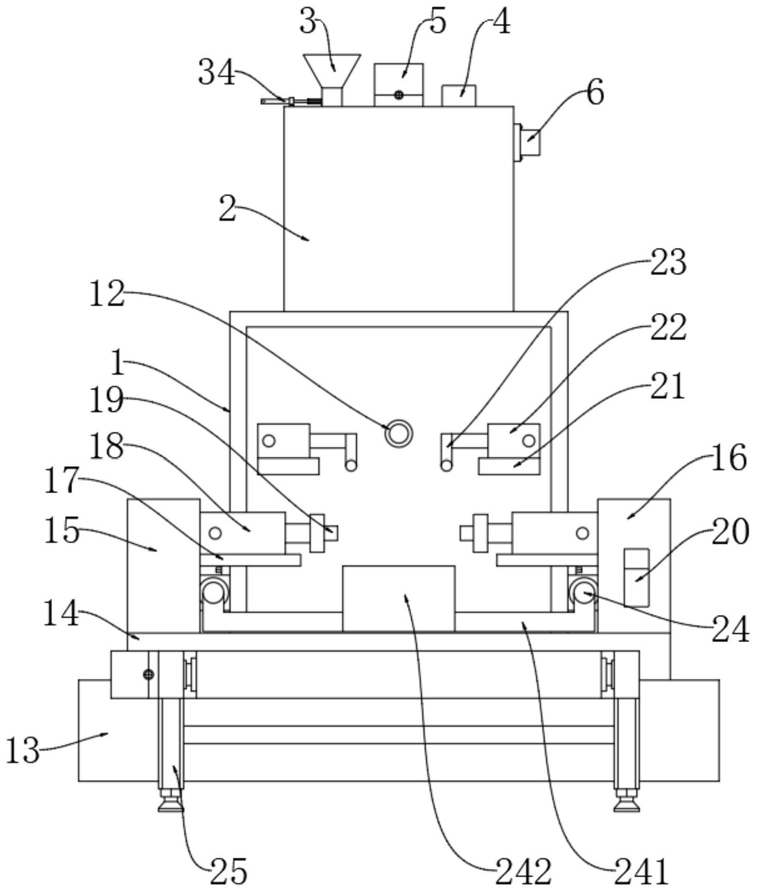

1.干混砂浆自动输送打包机械,包括机架(1),其特征在于:所述机架(1)的上端固定连接有储料箱(2),所述储料箱(2)上端的一侧固定连接有进料斗(3),所述储料箱(2)上端的另一端固定连接有控制装置(4),所述储料箱(2)的上端位于进料斗(3)与控制装置(4)之间固定连接有驱动电机(5),所述储料箱(2)的边侧固定连接有蜂鸣器(6),所述储料箱(2)的内部转动连接有搅拌轴(7),所述搅拌轴(7)的表面固定连接有搅拌叶(8),所述搅拌轴(7)的下端固定连接有搅拌块(9),所述储料箱(2)的下端固定连接有出料管(10),所述出料管(10)的下端固定连接有电磁阀(11),所述电磁阀(11)的下端固定连接有导料管(12),所述机架(1)的边侧安装有底座(13),所述底座(13)的上端设置有称重板(14),所述称重板(14)上端的一侧固定连接也有支撑柱(15),所述称重板(14)上端的另一侧固定连接有封口装置(16),所述支撑柱(15)与封口装置(16)的上端固定连接有第一支撑板(17),所述第一支撑板(17)的上端固定连接有第一液压缸(18),所述第一液压缸(18)的活动端固定连接有热封头(19),所述封口装置(16)的边侧固定连接有称重显示器(20),所述机架(1)的边侧位于底座(13)的上方固定连接有第二支撑板(21),所述第二支撑板(21)的上端固定连接有第二液压缸(22),所述第二液压缸(22)的活动端固定连接有支架(23),所述机架(1)的两侧固定连接有第三液压缸(24),所述底座(13)的边侧设置有输送机(25)。

2.根据权利要求1所述的干混砂浆自动输送打包机械,其特征在于:所述储料箱(2)包括陶瓷内胆(201)、双层隔热板(202)、外壳(203)与超声波传感器(204),所述陶瓷内胆(201)的外侧固定连接有双层隔热板(202),所述双层隔热板(202)的外侧固定连接有外壳(203),所述陶瓷内胆(201)内部的边侧固定连接有超声波传感器(204),且超声波传感器(204)、蜂鸣器(6)均与控制装置(4)电性连接,且超声波传感器(204)的型号为HC-SR04。

3.根据权利要求1所述的干混砂浆自动输送打包机械,其特征在于:所述进料斗(3)下端的内部设置有密封槽(31),所述密封槽(31)的内部卡合安装有密封条(32),所述密封条(32)位于密封槽(31)外侧的一端固定连接有隔档板(33),所述隔档板(33)的边侧固定连接有第四液压缸(34),所述第四液压缸(34)的固定端与储料箱(2)的上端固定连接。

4.根据权利要求1所述的干混砂浆自动输送打包机械,其特征在于:所述搅拌块(9)的边侧与出料管(10)的内壁不接触,且搅拌块(9)呈“十”字型结构设计,且导料管(12)呈弧形倾斜结构设计。

5.根据权利要求1所述的干混砂浆自动输送打包机械,其特征在于:所述称重板(14)的上表面位于输送机(25)上的输送带上方,且称重板(14)的边侧与输送机(25)上的输送带的边侧相切。

6.根据权利要求1所述的干混砂浆自动输送打包机械,其特征在于:所述第二液压缸(22)关于机架(1)的竖直中心线对称设置有两个,且第二液压缸(22)活动端固定连接有支架(23)呈“T”字型结构设计。

7.根据权利要求1所述的干混砂浆自动输送打包机械,其特征在于:所述第三液压缸(24)关于机架(1)的竖直中心线对称设置有两个,所述第三液压缸(24)的活动端固定连接有推杆(241)的一端,且推杆(241)呈“L”字型结构设计,所述推杆(241)的另一端固定连接有推板(242),且推杆(241)、推板(242)均与称重板(14)的上表面间距小于1mm。
