专利号: 2020206432902
申请人: 华庭锅炉(泰州)有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 燃烧设备;燃烧方法
更新日期:2024-08-02
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

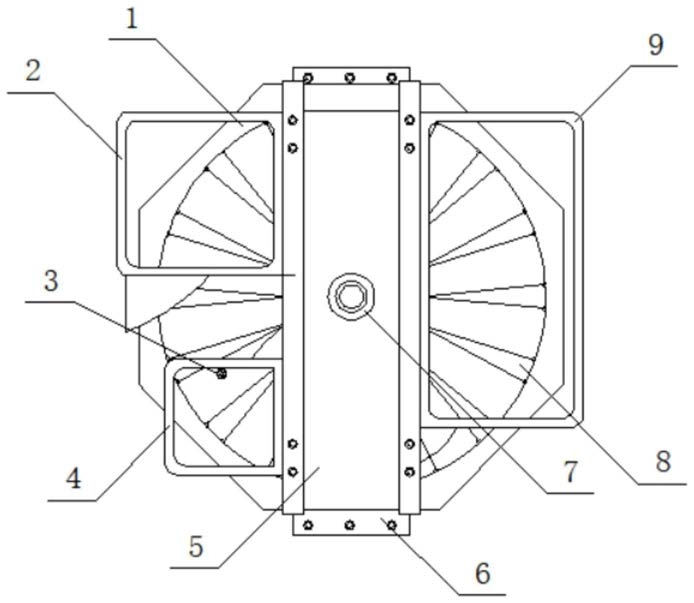

1.一种烟气循环顺流防堵灰空气预热器,包括外壳(1)和固定转子(8),其特征在于:所述外壳(1)的前端端面内侧设置有固定转子(8),所述固定转子(8)的前端端面中心位置处设置有转子中心转轴(7),所述转子中心转轴(7)的前端端面设置有稳定支撑板(5),所述稳定支撑板(5)的底端端面设置有稳定板(6),所述稳定支撑板(5)的右端端面设置有热风仓烟气入口(9),所述稳定支撑板(5)的左端端面设置有一次风仓热风出口(4),所述一次风仓热风出口(4)的前端端面内侧设置有风力检测仪(3),所述一次风仓热风出口(4)的上方设置有二次风仓热风出口(2),所述风力检测仪(3)包括有防护框(31)、连接框(32)、扇片(33)、固定螺栓(34)、固定板(35)和仪体(36),所述防护框(31)的前端端面内侧设置有连接框(32),所述连接框(32)的后端端面设置有扇片(33),所述扇片(33)的下方在位于防护框(31)的底端端面设置有仪体(36),所述仪体(36)的底端端面设置有固定板(35),所述固定板(35)的顶端端面设置有固定螺栓(34)。

2.根据权利要求1所述的一种烟气循环顺流防堵灰空气预热器,其特征在于:所述固定转子(8)包括有转子壳体(81)、叶片(82)和连接槽(83),所述转子壳体(81)的前端端面中心位置处设置有连接槽(83),所述连接槽(83)的外表面设置有叶片(82)。

3.根据权利要求1所述的一种烟气循环顺流防堵灰空气预热器,其特征在于:所述稳定支撑板(5)包括有固定螺杆(51)、板体(52)和阻隔板(53),所述板体(52)的前端端面左侧设置有阻隔板(53),所述阻隔板(53)的前端端面设置有固定螺杆(51)。

4.根据权利要求1所述的一种烟气循环顺流防堵灰空气预热器,其特征在于:所述二次风仓热风出口(2)的右端端面焊接在稳定支撑板(5)的左端端面处,所述风力检测仪(3)的前端端面设置有扇叶且可进行转动,所述风力检测仪(3)的内侧设置有信号接收器且和外部设备信号连接。

5.根据权利要求1所述的一种烟气循环顺流防堵灰空气预热器,其特征在于:所述外壳(1)的后端端面设置有驱动机构且与固定转子(8)固定连接,所述二次风仓热风出口(2)和一次风仓热风出口(4)的顶端端面为相持平设置,所述稳定支撑板(5)的前端端面设置有对称分布的螺纹。

6.根据权利要求1所述的一种烟气循环顺流防堵灰空气预热器,其特征在于:所述稳定板(6)设置有两个,两个所述稳定板(6)对稳定支撑板(5)的位置进行固定,所述转子中心转轴(7)的前端端面可相对于稳定支撑板(5)进行转动。

7.根据权利要求1所述的一种烟气循环顺流防堵灰空气预热器,其特征在于:所述固定转子(8)的内侧设置有均匀分布的蓄热单元,所述固定转子(8)的后端端面设置有风仓冷风入口,所述热风仓烟气入口(9)的后端端面和外壳(1)的前端端面为相贴合设置。

8.根据权利要求1所述的一种烟气循环顺流防堵灰空气预热器,其特征在于:所述扇片(33)可相对于连接框(32)进行转动,所述仪体(36)的内侧设置有移动电源,所述固定螺栓(34)设置有两个且和一次风仓热风出口(4)的前端端面内侧卡槽固定连接。
