专利号: 2020206534624
申请人: 郑州福禄寿科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

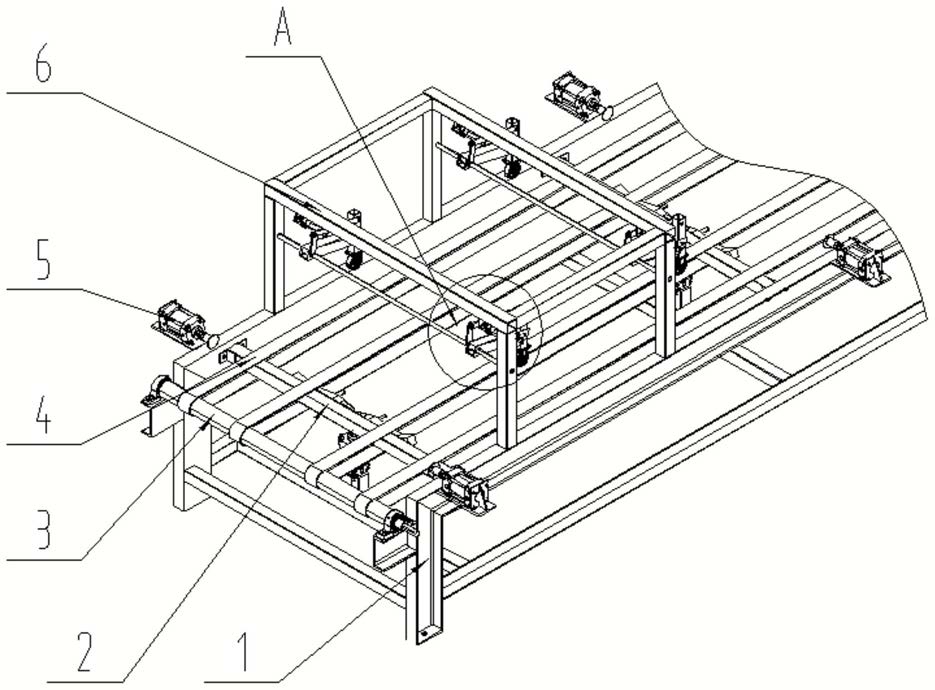

1.一种免拆保温模板切割机输送装置,包括机架,其特征在于:所述机架上设置有输送机构,所述输送机构包括主动转轴、从动转轴、输送皮带,所述主动转轴、从动转轴沿输送方向转动设置在机架两端位置,所述主动转轴连接有驱动电机,所述输送皮带依次缠设在所述主动转轴、从动转轴上,所述输送皮带沿垂直于输送方向并排设置有多条,所述主动转轴、从动转轴上对应输送皮带位置套装有转动套,所述转动套外侧壁上沿周向设置有凸起条,所述输送皮带内侧壁上沿周向设置有与凸起条配合的卡槽,所述机架上对应输送皮带上输送正下方位置设置有支撑框架。

2.根据权利要求1所述的免拆保温模板切割机输送装置,其特征在于:所述输送皮带采用橡胶带,所述橡胶带的宽度为100~200mm。

3.根据权利要求1所述的免拆保温模板切割机输送装置,其特征在于:所述主动转轴、转动套为一体成型轴,所述从动转轴、转动套为一体成型轴。

4.根据权利要求1所述的免拆保温模板切割机输送装置,其特征在于:所述支撑框架包括横撑方管,所述横撑方管沿垂直于输送方向并排设置在机架上,所述横撑方管上对应输送皮带正下方位置设置有支撑板。

5.根据权利要求1所述的免拆保温模板切割机输送装置,其特征在于:所述机架上对应从动转轴两端位置设置有轴承座,所述机架上对应轴承座安装位置处设置有调节安装孔,所述调节安装孔为长腰孔。

6.根据权利要求1所述的免拆保温模板切割机输送装置,其特征在于:所述机架上对应输送皮带正上方位置设置有压带机构,所述压带机构包括龙门架、压带架、压带轮、压带气缸,所述龙门架沿垂直于输送方向设置在机架上,所述龙门架上沿垂直于输送方向设置有固定轴,所述压带架转动设置在固定轴上对应输送皮带位置,所述压带轮转动设置在压带架底部对应输送皮带正上方位置,所述压带气缸一端铰接在龙门架上,压带气缸另一端铰接在压带架上。

7.根据权利要求6所述的免拆保温模板切割机输送装置,其特征在于:所述压带架上转动设置有轮固定架,所述压带轮设置在轮固定架底部上,所述固定轴上对应轮固定架位置设置有支撑杆,所述支撑杆与轮固定架之间设置有连接杆,所述连接杆一端铰接设置在轮固定架顶部位置,所述连接杆另一端铰接设置在支撑杆上端。
