专利号: 2020206542832
申请人: 郑州福禄寿科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 基本上无切削的金属机械加工;金属冲压
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

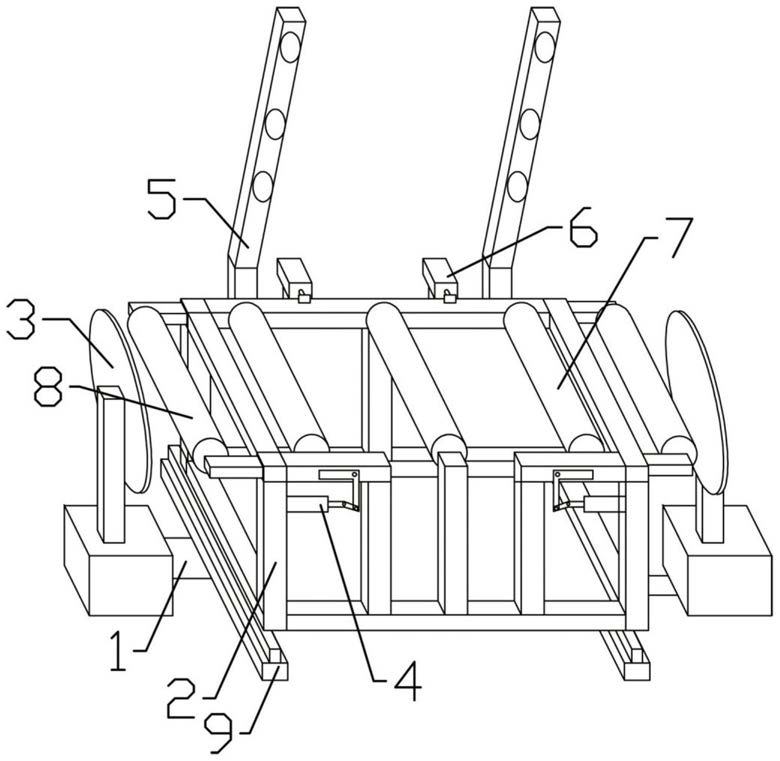

1.一种免拆模板切割生产线用切割装置,其特征在于,包括机架,机架上设置有移动架,所述机架上位于移动架两侧均设置有切割机,所述移动架连接有行走驱动装置,所述移动架上端设置有模板对齐装置,所述模板对齐装置包括前阻挡装置、后阻挡装置、压紧装置,所述前阻挡装置为升降式阻挡装置,所述后阻挡装置为推力装置,所述压紧装置为升降式压平装置。

2.根据权利要求1所述的免拆模板切割生产线用切割装置,其特征在于,所述机架上设置有两根相互平行的导轨,所述移动架在行走驱动装置的驱动下沿导轨移动。

3.根据权利要求2所述的免拆模板切割生产线用切割装置,其特征在于,所述导轨包括横截面为矩形的轨道体,所述移动架下端设置有与轨道体相配合的行走轮,所述轨道体上表面中间位置设置有横截面为矩形的导向条,所述导向条上表面设置有齿,所述行走驱动装置包括设置在移动架上的行走电机,所述行走电机的输出轴通过连接轴传动连接有驱动齿轮,所述驱动齿轮与齿啮合,所述移动架下端还设置有导向轮,所述导向轮与导向条侧壁配合,所述导向轮和行走轮分别设置在导向条两侧。

4.根据权利要求1所述的免拆模板切割生产线用切割装置,其特征在于,所述升降式阻挡装置有两组,两组升降式阻挡装置对称设置在移动架前端两侧,所述升降式阻挡装置包括通过转轴连接在移动架上的曲臂,所述曲臂下端与移动架之间铰接有第一气缸,所述第一气缸能够驱动曲臂的上端升起阻挡模板。

5.根据权利要求1所述的免拆模板切割生产线用切割装置,其特征在于,所述推力装置有两组,对称设置在移动架两侧,所述推力装置包括设置在移动架后端上部的第三气缸,所述第三气缸的活塞杆指向移动架前方,所述第三气缸的活塞杆末端设置有竖向的推板。

6.根据权利要求1所述的免拆模板切割生产线用切割装置,其特征在于,所述升降式压平装置有两组,两组升降压平装置对称设置在移动架后端两侧,所述升降式压平装置包括设置在移动架后端的向上的立柱,所述立柱上端铰接有压杆,所述压杆第一端延伸至移动架上方并成列设置有多个向下的弹性压盘,所述压杆的第二端延伸至移动架后侧与移动架之间铰接有第二气缸。

7.根据权利要求1所述的免拆模板切割生产线用切割装置,其特征在于,所述移动架上端设置有托辊组,所述托辊组中的托辊与移动架的移动方向平行,所述托辊组连接有驱动电机。

8.根据权利要求1所述的免拆模板切割生产线用切割装置,其特征在于,所述移动架两侧设置有伸缩架,所述伸缩架上设置有与切割机相对应的支撑辊。
