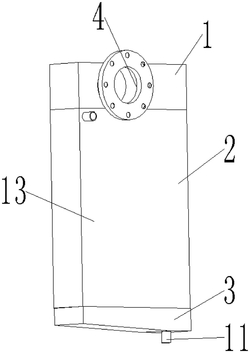

1.一种紧凑型蒸汽冷凝器结构，包括有设置于上端用于进气的方形的进气端盖(1)，设置于所述进气端盖(1)一侧的方形的冷凝结构(2)，设置于冷凝结构(2)一侧的方形的出水端盖(3)，其特征在于，所述进气端盖(1)为进气、回转蒸汽功能，所述冷凝结构(2)起到冷却蒸汽功能，所述出水端盖(3)起到出水、回转蒸汽功能。

2.根据权利要求1所述的一种紧凑型蒸汽冷凝器结构，其特征在于，所述进气端盖(1)包括有圆槽状的进气口(4)，在进气端盖(1)上进气口(4)所在的内部设置有进气槽(5)，所述进气槽(5)接收从外部导入的水蒸汽。

3.根据权利要求2所述的一种紧凑型蒸汽冷凝器结构，其特征在于，所述进气端盖(1)还包括有设置于进气口(4)一侧的第二回转槽(6)和第二回转槽(6)一侧的第四回转槽(7)。

4.根据权利要求3所述的一种紧凑型蒸汽冷凝器结构，其特征在于，所述出水端盖(3)包括有第一回转槽(8)、设置于第一回转槽(8)一侧的第三回转槽(9)和设置于第三回转槽(9)一侧的出水槽(10)，所述出水槽(10)的底部设置有圆柱状的出水口(11)，所述出水槽(10)和出水口(11)用于排出蒸汽被冷凝后的冷凝水。

5.根据权利要求4所述的一种紧凑型蒸汽冷凝器结构，其特征在于，所述进气端盖(1)的进气槽(5)、第二回转槽(6)、第四回转槽(7)与出水端盖(3)的第一回转槽(8)、第三回转槽(9)、出水槽(10)在竖向空间上为交错设置，保证水蒸汽不会互相阻挡。

6.根据权利要求5所述的一种紧凑型蒸汽冷凝器结构，其特征在于，所述出水端盖(3)的底部设计为朝向出水口(11)倾斜，所述出水端盖(3)的第一回转槽(8)、第三回转槽(9)、出水槽(10)之间的隔板在靠近出水端盖(3)的底板处设置有通水孔(12)，保证在冷凝过程中已经被冷凝的冷凝水能够流到出水口(11)。

7.根据权利要求1所述的一种紧凑型蒸汽冷凝器结构，其特征在于，所述冷凝结构(2)包括有方形的外框(13)，所述外框(13)的内部设置有若干冷凝管(14)，所述冷凝管(14)对进气端盖(1)和出水端盖(3)传入的水蒸汽进行冷却。
