专利号: 2020206760767
申请人: 张北月
专利类型:实用新型
专利状态:已下证
专利领域: 运动;游戏;娱乐活动
更新日期:2024-08-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

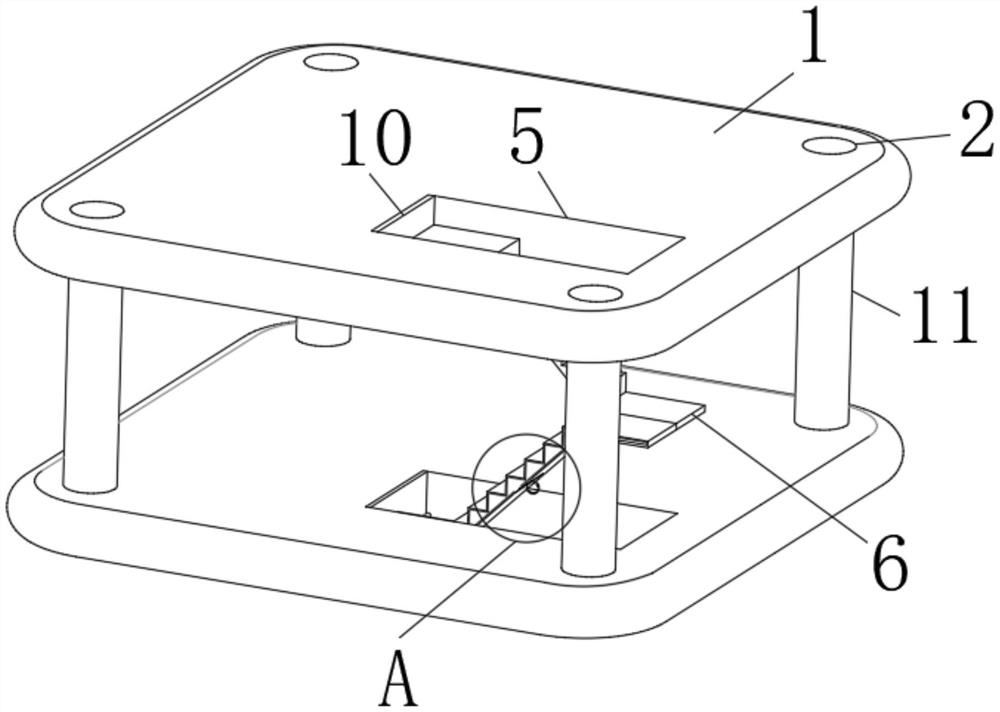

1.一种儿童益智建筑组装玩具,其特征在于:包括两个底板(1),两个所述底板(1)上开设有槽口(2),所述槽口(2)的内部活动连接有楔键(3),所述楔键(3)的顶部固定连接有固定块(4),楔键(3)的一侧固定连接有梁体(11),两个所述底板(1)通过槽口(2)、楔键(3)、固定块(4)和梁体(11)活动连接,所述底板(1)上开设有预留贯穿口(5),所述底板(1)通过预留贯穿口(5)活动连接有楼梯构件(6),所述楼梯构件(6)的内部开设有拉伸槽(7),所述楼梯构件(6)的内部通过拉伸槽(7)活动连接有楼梯伸长块(8),所述楼梯构件(6)的一侧开设有滑槽,所述楼梯构件(6)的一侧通过滑槽活动连接有滑键,所述滑键和楼梯伸长块(8)固定连接,所述楼梯伸长块(8)通过滑键固定连接有把手(9),所述预留贯穿口(5)的一侧固定连接有垫片(10),所述楼梯构件(6)的底部固定连接有垫片(10),所述预留贯穿口(5)与楼梯构件(6)通过垫片(10)活动连接,所述楼梯构件(6)的顶部一侧固定连接有垫片(10)。

2.根据权利要求1所述的一种儿童益智建筑组装玩具,其特征在于:所述楔键(3)为球形,所述楔键(3)的形状大小和槽口(2)的形状大小相适配,所述固定块(4)为磁性材质,所述固定块(4)为球形。

3.根据权利要求1所述的一种儿童益智建筑组装玩具,其特征在于:所述垫片(10)为磁性材质,所述垫片(10)的宽度与底板(1)的厚度相同,所述垫片(10)的宽度与楼梯构件(6)的底部厚度相同。

4.根据权利要求1所述的一种儿童益智建筑组装玩具,其特征在于:所述预留贯穿口(5)为长方形,所述预留贯穿口(5)的长度与楼梯构件(6)的正投影长度相同,所述预留贯穿口(5)的宽度大于楼梯构件(6)的正投影宽度。

5.根据权利要求1所述的一种儿童益智建筑组装玩具,其特征在于:所述拉伸槽(7)的形状大小和楼梯伸长块(8)的形状大小相适配。

6.根据权利要求1所述的一种儿童益智建筑组装玩具,其特征在于:所述滑槽为长方形,所述滑槽的形状大小和滑键的形状大小相适配,所述把手(9)的直径大于滑键的宽度。
