专利号: 2020206800730
申请人: 四川中科珺节能环保科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 炉;窑;烘烤炉;蒸馏炉〔4〕
更新日期:2024-11-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

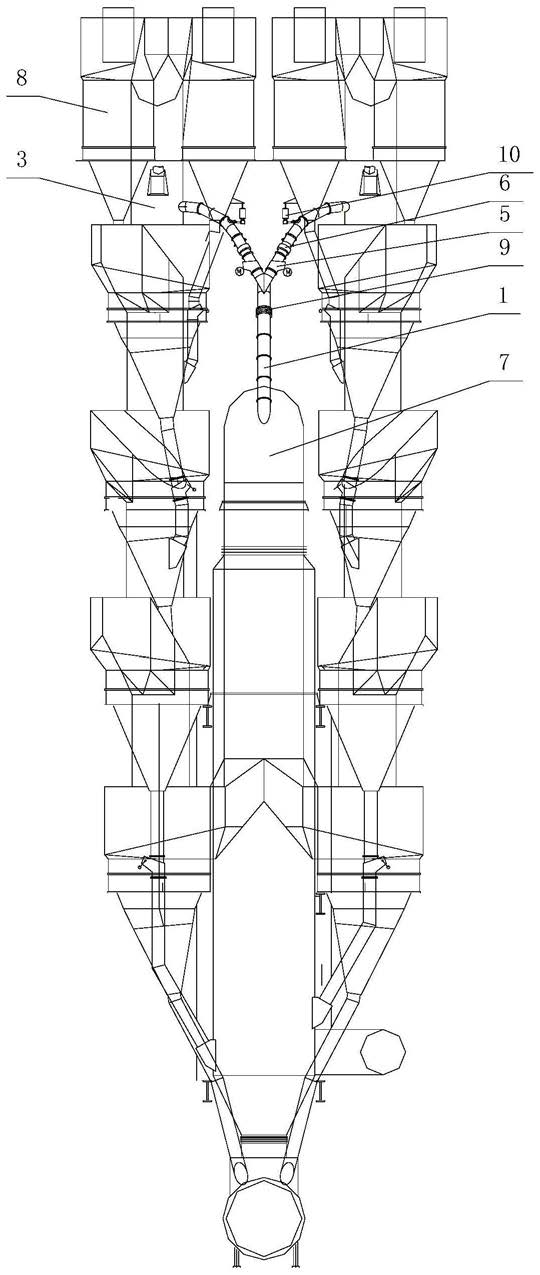

1.一种水泥窑尾烟气脱硫系统,其特征在于,包括:

第一管路,用于向旋风预热器C2上升管输送热生料;

第二管路,用于向旋风预热器C1出风管输送热生料;

控制系统,包括用于控制所述第一管路和所述第二管路中流量的流量调节模块,以及用于检测所述第一管路和所述第二管路中温度及压力的检测模块。

2.根据权利要求1所述的水泥窑尾烟气脱硫系统,其特征在于,所述流量调节模块有两个,且分别安装在所述第一管路和所述第二管路上,所述流量调节模块包括可调节式阀门以及与所述阀门连接的电动执行器。

3.根据权利要求1所述的水泥窑尾烟气脱硫系统,其特征在于,所述第一管路和第二管路上均安装有膨胀节,用于吸收所述第一管路与所述第二管路由于温度变化而产生的膨胀收缩量。

4.根据权利要求1所述的水泥窑尾烟气脱硫系统,其特征在于,还包括用于清理所述第一管路和/或所述第二管路内积料的清理装置。

5.根据权利要求4所述的水泥窑尾烟气脱硫系统,其特征在于,所述清理装置包括储气罐、脉冲阀和喷吹管,所述喷吹管一端与所述第一管路和/或所述第二管路连通,另一端与所述储气罐连通,所述脉冲阀安装在所述喷吹管上。

6.根据权利要求1所述的水泥窑尾烟气脱硫系统,其特征在于,还包括余热回收炉和高温风机,所述余热回收炉的进气端与所述C1出风管连通,出气端与所述高温风机连通,所述余热回收炉的出气端安装有沉降装置。

7.根据权利要求6所述的水泥窑尾烟气脱硫系统,其特征在于,所述沉降装置包括沉降室、阻隔板和喷雾机构,所述沉降室底部开设有排料口,所述沉降室一侧下部与所述余热回收炉的出气端连通,另一侧上部与所述高温风机的进气端连通,所述阻隔板有数块,且数块所述阻隔板错落设置在所述沉降室相对的内壁上,所述喷雾机构设置在所述沉降室内。

8.根据权利要求7所述的水泥窑尾烟气脱硫系统,其特征在于,所述沉降室底部为锥形结构,且所述排料口位于锥形结构的锥部。
