专利号: 2020206858680
申请人: 宿迁市鹏辉混凝土构件有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

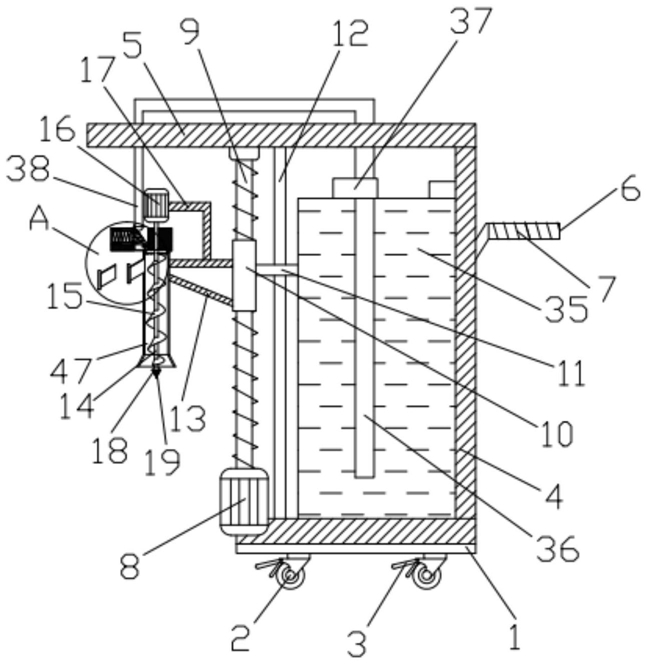

1.一种方便清洗的混凝土粉料取样装置,包括机架、以及与机架配合的取样筒,所述取样筒一侧设有出料管,所述机架底部设有车轮,所述车轮上设有轮刹,其特征在于:所述机架上方设有供水箱,所述供水箱上连接L型的出水管道,所述出水管道上设有抽水泵,所述出水管道一端连接支管道,所述支管道端部连接定位板、以及半球形的输水端;所述取样筒上方设有顶盖,所述顶盖上设有存水腔,所述存水腔底部设有出水孔,所述存水腔顶部设有进水口;所述顶盖上方设有一基板,所述基板底部设有一盲槽,所述盲槽一侧设于与进水口连通的连接管,所述盲槽上方的基座上设有封堵组件,所述封堵组件包括安装槽、楔形封堵块、以及与楔形封堵块配合的容置腔,所述容置腔内设有第一压缩弹簧、以及限位组件。

2.根据权利要求1所述的一种方便清洗的混凝土粉料取样装置,其特征在于:所述限位组件包括设于容置腔内的限位腔、设于楔形挡板上的与限位腔配合的限位杆、以及设于限位腔内的第二压缩弹簧,限位杆伸进限位腔内的一端设有挡板。

3.根据权利要求1所述的一种方便清洗的混凝土粉料取样装置,其特征在于:所述机架一侧设有设有立板,所述立板上端部设有横梁。

4.根据权利要求3所述的一种方便清洗的混凝土粉料取样装置,其特征在于:所述立板一侧设有把手,所述把手上设有防滑螺纹。

5.根据权利要求4所述的一种方便清洗的混凝土粉料取样装置,其特征在于:所述机架上设有第一旋转电机,所述第一旋转电机与横梁之间设有驱动螺杆,所述驱动螺杆上套设杆套,所述取样筒通过设于杆套上的支撑骨进行连接。

6.根据权利要求5所述的一种方便清洗的混凝土粉料取样装置,其特征在于:所述取样筒的筒腔内设有旋转杆,所述旋转杆上设有传输叶片,所述旋转杆与设于取样筒上方的第二旋转电机连接。

7.根据权利要求6所述的一种方便清洗的混凝土粉料取样装置,其特征在于:所述旋转杆端部设有锥头,所述锥头侧面设有凸棱。

8.根据权利要求1所述的一种方便清洗的混凝土粉料取样装置,其特征在于:还包括一清理杆,所述清理杆一端设有第一磁铁板,所述清理杆的外壁上设有一定位凸起。

9.根据权利要求8所述的一种方便清洗的混凝土粉料取样装置,其特征在于:所述出料管端部设有第二磁铁板,所述出料管的内壁上设有定位槽。
