专利号: 2020206996411
申请人: 山东交通学院
专利类型:实用新型
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-04-24
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

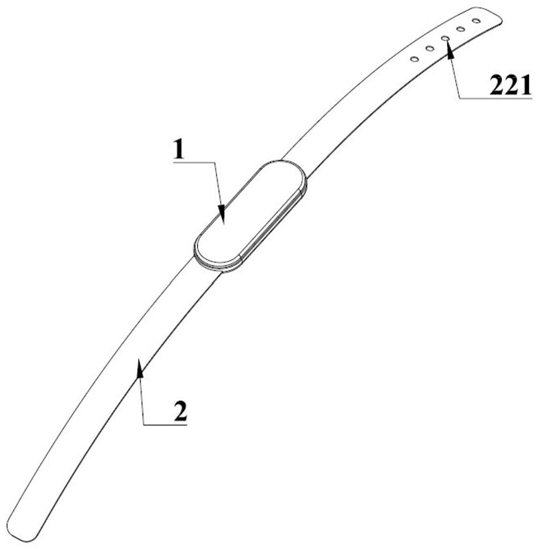

1.一种可穿戴葡萄糖传感器,其特征是:包括传感器主体(1)和用于将所述传感器主体(1)佩戴在手腕上的腕带(2),其中,所述传感器主体(1)包括壳体(11);

设置在壳体(11)底面上,用于摄取体表汗液的葡萄糖摄取部(12);

设置在壳体(11)内,用于特异性识别被摄取汗液中葡萄糖分子并生成电信号的检测部(13);

设置在壳体(11)内,用于分析所得到的电信号并确定检测对象血糖值的信号分析部(14);

设置在壳体(11)内,用于存储检测过程检测数据的存储器(15);

设置在壳体(11)顶面上,用于实时显示血糖值的柔性显示屏(16);

所述葡萄糖摄取部(12)与所述检测部(13)贴敷连接,所述检测部(13)与所述信号分析部(14)电性连接,所述信号分析部(14)与柔性显示屏(16)电性连接。

2.根据权利要求1所述的可穿戴葡萄糖传感器,其特征是:所述葡萄糖摄取部(12)包括带有微格阵列的聚合物薄膜(121)和Janus浸润膜(122);检测部(13)包括分子识别层(131)、催化层(132)和电极层(133);所述分子识别层(131)附着在所述聚合物薄膜(121)和Janus浸润膜(122)上,所述催化层(132)附着在所述分子识别层(131)上,所述电极层(133)附着在所述催化层(132)上,所述电极层(133)通过导线与所述信号分析部(14)电性连接。

3.根据权利要求2所述的可穿戴葡萄糖传感器,其特征是:所述聚合物薄膜(121)为厚度为0.1~0.8mm聚二甲基硅氧烷薄膜,所述Janus浸润膜(122)为亲水-疏水浸润膜,所述分子识别层(131)为厚度为10μm的2-噻吩硼酸膜,所述催化层(132)为厚度0.01mm的表面生长双金属MOF材料的过渡金属氧化物纳米阵列层,所述电极层(133)为多孔碳纳米纤维层,多孔碳纳米纤维层上设有叉指电极(134)。

4.根据权利要求3所述的可穿戴葡萄糖传感器,其特征是:所述信号分析部(14)包括含有用于接收电极层(133)电信号的接收器(141)、用于比较所述接收器(141)所接受电信号强度与预存警示阀值的比较器(142)、将电信号转化为数字信号并显示在所述柔性显示屏(16)上的控制器(143)。

5.根据权利要求1至4任一项所述的可穿戴葡萄糖传感器,其特征是:所述腕带(2)为类肤质材料柔性腕带,腕带(2)包括盛装所述传感器主体(1)的固定槽(21)和设置在固定槽(21)两端的带体(22),其中一端带体(22)上开有若干固定孔(221),另一端带体(22)上设有与所述固定孔(221)尺寸相匹配的固定帽(222)。
