专利号: 2020207026446
申请人: 浙江亚厦装饰股份有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 建筑物
更新日期:2023-08-24
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

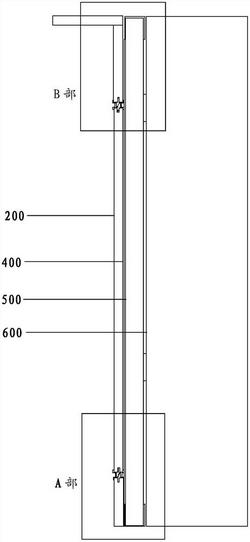

摘要:

权利要求书:

1.一种隔墙面板,其特征在于,包括:至少一个连接件、饰面板和踢脚板;

所述连接件上设有第一卡槽和第二卡槽,所述第一卡槽的开口方向与所述第二卡槽的开口方向相反;所述第一卡槽的第一卡槽底板上设置有第一插接部,所述第一插接部沿远离所述第二卡槽的方向延伸;所述第二卡槽的第二卡槽底板上设置有第二插接部,所述第二插接部沿远离所述第一卡槽的方向延伸;

所述饰面板上设置有第一凹槽,所述饰面板插入所述第一卡槽内,所述第一插接部与所述第一凹槽插接;

所述踢脚板上设置有第二凹槽,所述踢脚板插入所述第二卡槽内,所述第二插接部与所述第二凹槽插接。

2.如权利要求1所述的隔墙面板,其特征在于,所述第一插接部包括第一插接板和第一倒齿,第一插接板垂直设置在第一卡槽底板上,所述第一倒齿设置在所述第一插接板两侧面上,所述第一倒齿和所述第一插接板形成朝向所述第一卡槽底板的开口,所述第一倒齿与所述第一凹槽的槽侧壁卡接;

所述第二插接部包括第二插接板和第二倒齿,第二插接板垂直设置在第二卡槽底板上,所述第二倒齿设置在所述第二插接板的两侧面上,所述第二倒齿和所述第二插接板形成朝向所述第二卡槽底板的开口,所述第二倒齿与所述第二凹槽的槽侧壁卡接。

3.如权利要求2所述的隔墙面板,其特征在于,所述连接件包括子件和母件;

所述子件具有相对设置的第一板面和第二板面,所述第一板面延伸方向相同的两侧均朝向远离第二板面的方向延伸形成第一卡槽侧壁板,两个第一卡槽侧壁板与第一板面形成所述第一卡槽,所述第二板面上设有第一连接部;

所述母件具有相对设置的第三板面和第四板面,第三板面延伸方向相同的两侧均朝向远离第四板面的方向延伸形成第二卡槽侧壁板,两个第二卡槽侧壁板与第三板面形成所述第二卡槽,所述第四板面上设有第二连接部;

所述第一连接部与所述第二连接部插接。

4.如权利要求3所述的隔墙面板,其特征在于,所述第一插接板凸出于所述第一卡槽的第一卡槽侧壁板;

所述第二插接板凸出于所述第二卡槽的第二卡槽侧壁板。

5.如权利要求4所述的隔墙面板,其特征在于,所述第一连接部包括第一连接板和第二连接板,所述第一连接板和第二连接板垂直设置在第二板面上,所述第二板面、第一连接板和第二连接板形成第一插槽;

所述第二连接部包括第三连接板,所述第三连接板垂直设置在第四板面上,所述第三连接板与所述第一插槽插接。

6.如权利要求5所述的隔墙面板,其特征在于,所述第二连接部还包括第四连接板,所述第四连接板垂直设置在第四板面上,且与所述第四板面、第三连接板形成第二插槽;

所述第一插槽与第二插槽插接。

7.如权利要求6所述的隔墙面板,其特征在于,所述第一连接板的内侧面倾斜设置,所述第一连接板的内侧面与所述第二板面相交的边沿到第一连接板的外侧面的距离大于内侧面远离所述第二板面的边沿到第一连接板的外侧面的距离;

所述第三连接板的内侧面倾斜设置,所述第三连接板的内侧面与所述第四板面相交的边沿到第三连接板的外侧面的距离大于内侧面远离所述第四板面的边沿到第三连接板的外侧面的距离。

8.一种隔墙面板总成,其特征在于,包括如权利要求1‑7任意一项所述的隔墙面板。

9.如权利要求8所述的隔墙面板总成,其特征在于,还包括:吊顶装置、用于找平墙体的调平装置和墙体;

所述吊顶装置包括吊顶板和顶面调平板;所述顶面调平板支撑所述吊顶板;

所述顶面调平板与所述隔墙面板通过连接件连接,所述顶面调平板上设置有第三凹槽,所述顶面调平板插入所述隔墙面板的连接件的第一卡槽内,所述连接件的第一插接部与所述第三凹槽插接;所述饰面板上设置有第四凹槽,所述饰面板插入所述第二卡槽内,所述第二插接部与所述第四凹槽插接;

所述隔墙面板和所述顶面调平板均通过调平装置安装在墙体上。

10.如权利要求9所述的隔墙面板总成,其特征在于,所述调平装置包括顶槽、底槽、竖龙骨和调平螺栓;

所述竖龙骨长度方向的两端分别与所述顶槽和底槽插接;

所述竖龙骨上设置有安装孔;

所述调平螺栓与所述安装孔螺接,并穿过所述安装孔与墙体连接;隔墙面板和所述顶面调平板安装在竖龙骨上。
