专利号: 2020207097583
申请人: 杭州方亚阀门制造有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2025-01-02
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

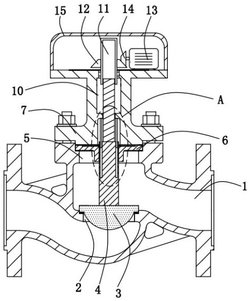

1.一种活塞式快速切断阀,其特征在于,包括:阀体;

连接孔,所述连接孔开设在所述阀体内;

活塞,所述活塞设于所述阀体内并与所述连接孔密封连接;

滑杆,所述滑杆固定安装在所述活塞的顶端;

安装孔,所述安装孔开设在所述阀体的顶部;

安装槽,所述安装槽开设在阀体的上方,所述安装槽与所述安装孔相连通;

压块,所述压块设于所述安装槽和所述安装孔内,所述滑杆贯穿所述压块并与所述压块滑动连接;

安装块,所述安装块设于所述阀体的上方;

限位槽,所述限位槽开设在所述安装块的底部,所述滑杆的顶端延伸至所述限位槽内;

第一丝杆,所述第一丝杆固定安装在所述滑杆的顶端;

腔体,所述腔体开设在所述安装块上;

螺纹套筒,所述螺纹套筒转动安装在所述安装块上,所述螺纹套筒的底端延伸至所述腔体,所述第一丝杆的顶端延伸至所述腔体内并与所述螺纹套筒螺纹连接;

第一锥形齿轮,所述第一锥形齿轮固定安装在所述螺纹套筒上;

电机,所述电机固定安装在所述安装块的顶部;

第二锥形齿轮,所述第二锥形齿轮固定安装在所述电机的输出轴上,所述第一锥形齿轮与所述第二锥形齿轮相啮合;

安装箱,所述安装箱固定安装在所述安装块的顶部。

2.根据权利要求1所述的活塞式快速切断阀,其特征在于,所述阀体与所述安装块通过多个螺栓固定。

3.根据权利要求1所述的活塞式快速切断阀,其特征在于,所述压块的顶部和底部均固定安装有密封圈,两个所述密封圈分别与所述安装槽和安装块的底部相接触。

4.根据权利要求1所述的活塞式快速切断阀,其特征在于,所述安装块上开设有轴承孔,所述轴承孔内固定安装有密封轴承,所述密封轴承的内圈与所述螺纹套筒固定连接。

5.根据权利要求1所述的活塞式快速切断阀,其特征在于,所述限位槽的顶部开设有通孔,所述通孔与所述腔体相连通,所述第一丝杆贯穿所述通孔并与所述通孔滑动连接。

6.根据权利要求1所述的活塞式快速切断阀,其特征在于,所述限位槽的顶部固定安装有两个固定杆,所述滑杆的顶部开设有滑槽,两个所述固定杆的底端延伸至相应的滑槽内并与滑槽滑动连接。

7.根据权利要求1所述的活塞式快速切断阀,其特征在于,所述安装箱的顶部开设有螺纹孔,所述螺纹孔内螺纹安装有第二丝杆,所述第二丝杆的顶部固定安装有六角块,所述第二丝杆上套设有密封垫,所述密封垫与所述安装箱相接触。

8.根据权利要求1所述的活塞式快速切断阀,其特征在于,所述螺纹套筒的顶部开设有六角凹槽。
