专利号: 202020713051X
申请人: 杭州方亚阀门制造有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 干燥
更新日期:2024-08-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

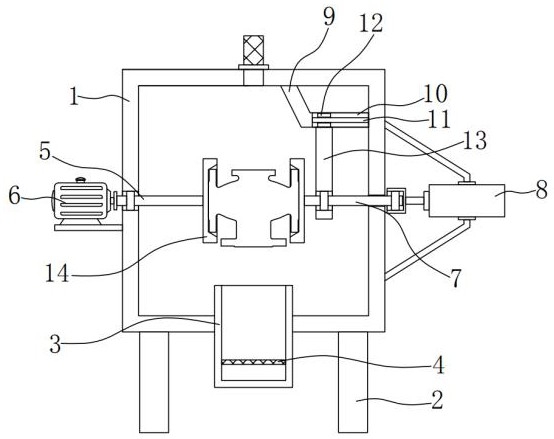

1.一种薄膜式气动切断阀生产用烘烤装置,其特征在于,包括:

烘烤箱;

四个支撑腿,四个所述支撑腿均固定安装在所述烘烤箱的底部,四个所述支撑腿呈矩形阵列分布;

燃烧炉,所述燃烧炉固定安装在所述烘烤箱上,所述燃烧炉的顶部延伸至所述烘烤箱内,所述燃烧炉的底部延伸至所述烘烤箱外;

耐高温隔网,所述耐高温隔网固定安装在所述燃烧炉的内壁上;

第一转轴,所述第一转轴转动安装在所述烘烤箱的一侧内壁上,所述第一转轴的一端延伸至所述烘烤箱内,所述第一转轴的另一端延伸至所述烘烤箱外;

电机,所述电机固定安装在所述烘烤箱的一侧,所述电机的输出轴和所述第一转轴的一端固定连接;

第二转轴,所述第二转轴滑动安装在所述烘烤箱远离所述第一转轴的一侧内壁上,所述第二转轴靠近所述第一转轴的一端延伸至所述烘烤箱内,所述第二转轴远离所述第一转轴的一端延伸至所述烘烤箱外;

油缸,所述油缸固定安装在所述烘烤箱远离所述电机的一侧,所述油缸的输出轴和所述第二转轴转动连接;

定位机构,所述定位机构设置在所述烘烤箱上。

2.根据权利要求1所述的薄膜式气动切断阀生产用烘烤装置,其特征在于,所述定位机构包括支架、滑孔、滑杆、滑块、连接杆和两个卡板,所述支架固定安装在所述烘烤箱的顶部内壁上,所述支架和所述烘烤箱远离所述第一转轴的一侧内壁固定连接,所述滑孔开设在所述支架上,所述滑杆固定安装在所述滑孔的两侧内壁上,所述滑块滑动套设在所述滑杆上,所述滑块和所述滑孔的内壁滑动连接,所述滑块的底部延伸至所述支架外,所述连接杆固定安装在所述滑块的底部,所述连接杆和所述第二转轴转动连接,两个所述卡板分别固定安装在所述第一转轴和所述第二转轴相互靠近的一端。

3.根据权利要求2所述的薄膜式气动切断阀生产用烘烤装置,其特征在于,两个所述卡板相互靠近的一侧均开设有嵌槽,两个所述嵌槽均呈漏斗形。

4.根据权利要求2所述的薄膜式气动切断阀生产用烘烤装置,其特征在于,所述油缸的输出轴上固定安装有固定块,所述固定块和所述第二转轴转动连接。

5.根据权利要求1所述的薄膜式气动切断阀生产用烘烤装置,其特征在于,所述烘烤箱的顶部固定安装有网罩。

6.根据权利要求1所述的薄膜式气动切断阀生产用烘烤装置,其特征在于,四个所述支撑腿的底端固定安装有移动结构,所述移动结构包括固定板、四个自锁式万向轮和四个固定锥,所述固定板固定安装在四个所述支撑腿的底端,四个所述自锁式万向轮均固定安装在所述固定板的底部,四个所述自锁式万向轮呈矩形阵列分布,四个所述固定锥均设置在所述固定板上,四个所述固定锥呈矩形阵列分布,四个所述固定锥位于四个所述自锁式万向轮之间。

7.根据权利要求6所述的薄膜式气动切断阀生产用烘烤装置,其特征在于,所述固定板上开设有四个锥孔,四个所述固定锥分别贯穿四个所述锥孔并和所述锥孔的内壁滑动连接。
