专利号: 2020207455738
申请人: 湖北工程学院
专利类型:实用新型
专利状态:已下证
专利领域: 教育;密码术;显示;广告;印鉴
更新日期:2024-10-25
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

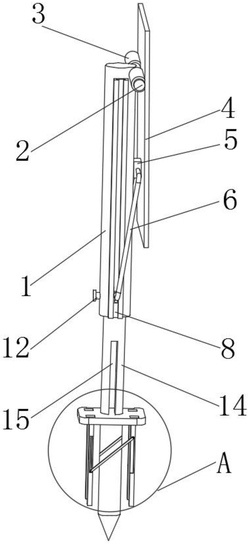

1.一种景观用具有可多角度展示结构的告示牌,包括套杆(1),其特征在于:所述套杆(1)上端的右侧焊接有第一轴杆(2),且第一轴杆(2)的前后两端皆套合有安装套管(3),所述安装套管(3)的右侧焊接展示牌(4),且安装套管(3)位于展示牌(4)左侧的上端,所述展示牌(4)左侧的中部焊接有安装块(5),且安装块(5)的中部卡合有连接杆(6),所述安装块(5)上开设有与连接杆(6)相互配合的圆孔,且套杆(1)前后两侧表面的中部皆开设有第一滑槽(8),所述第一滑槽(8)内卡合有第一滑块(7),两组所述第一滑块(7)的外侧皆开设有第一槽体(9),且连接杆(6)左侧的前后两端分别卡合在前后两组第一槽体(9)内,前侧所述第一槽体(9)的前端表面下方开设有第一螺纹孔,且第一螺纹孔内拧合有第一螺栓(10),所述套杆(1)左侧的下端开设有第二螺纹孔(11),且第二螺纹孔(11)内拧合有第二螺栓(12),所述套杆(1)的下端表面开设有第二槽体(13),且第二槽体(13)内插合有插杆(14)。

2.根据权利要求1所述的一种景观用具有可多角度展示结构的告示牌,其特征在于:所述展示牌(4)左侧表面到套杆(1)最右侧表面的距离大小等于第三槽体(15)的厚度大小。

3.根据权利要求1所述的一种景观用具有可多角度展示结构的告示牌,其特征在于:所述第二螺栓(12)抵合在插杆(14)的左侧表面,且第一螺栓(10)抵合在第一滑槽(8)的后侧表面。

4.根据权利要求1所述的一种景观用具有可多角度展示结构的告示牌,其特征在于:所述插杆(14)的底部设置为倒圆锥形。

5.根据权利要求1所述的一种景观用具有可多角度展示结构的告示牌,其特征在于:所述插杆(14)前端的中部开设有第三槽体(15),且插杆(14)的中部卡合有安装板(16),所述安装板(16)上表面的四个拐角皆开设有第四槽体(17),且第四槽体(17)前后两端的中部皆焊接有第二轴杆(18),所述第二轴杆(18)上皆套合有支腿(19),左侧两组所述支腿(19)外侧表面的上部皆开设有第二滑槽(20),右侧两组所述支腿(19)外侧表面的上部皆开设有第六槽体(21),且第二滑槽(20)内卡合有第二滑块(22),所述第二滑槽(20)远离插杆(14)的一侧焊接有滑杆(23),且滑杆(23)的另一端焊接有旋转固定块(24),所述旋转固定块(24)卡合在第六槽体(21)内。

6.根据权利要求5所述的一种景观用具有可多角度展示结构的告示牌,其特征在于:所述第二滑块(22)和旋转固定块(24)的正视截面为圆形。
