专利号: 2020207463541
申请人: 淮阴工学院
专利类型:实用新型
专利状态:已下证
专利领域: 基本电气元件
更新日期:2024-04-24
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

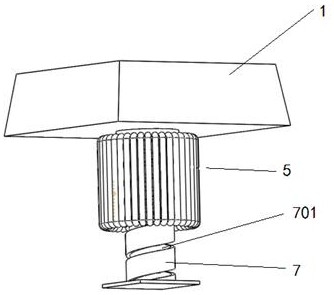

1.一种自主发电的按键,其特征在于,包括指压块(1)、触盘(2)、轴承(3)、磁性转子组件(4)、线圈组件(5)、弹簧(6)和底座(7),所述指压块(1)固定在所述触盘(2)上,所述轴承(3)同轴设置在所述触盘(2)中部,所述磁性转子组件(4)通过所述轴承(3)与所述触盘(2)转动连接;所述弹簧(6)套设在所述磁性转子组件(4)的转子(401)外部,其顶端与所述触盘(2)固定连接,底端与所述底座(7)固定连接;所述线圈组件(5)中的线圈(501)与所述转子(401)的旋转方向垂直设置,所述线圈(501)的两端分别与整流器的输入端和输出端连接。

2.根据权利要求1所述的自主发电的按键,其特征在于,所述磁性转子组件(4)包括转子(401)和至少一个运动导体(402),所述底座(7)的中部为中空腔体,该中空腔体的侧壁具有与所述运动导体(402)数量相等的且相互平行设置的螺旋状轨迹槽(701);所述转子(401)的顶部外壁与所述轴承(3)的内圈固定连接,所述轴承(3)的外圈与所述触盘(2)中部的轴承接口(201)内壁固定连接;所述转子(401)的底部外侧转动连接所述运动导体(402),所述运动导体(402)卡在所述轨迹槽(701)内且所述转子(401)的底部位于所述底座(7)的中空腔体内。

3.根据权利要求2所述的自主发电的按键,其特征在于,所述运动导体(402)为两个,所述轨迹槽(701)为两条;两个所述运动导体(402)对称设置在所述转子(401)的外侧下部,且两个所述运动导体(402)分别卡在两个所述轨迹槽(701)内。

4.根据权利要求2所述的自主发电的按键,其特征在于,所述线圈组件(5)包括线圈(501)和线圈支架(502),所述线圈支架(502)套设在所述弹簧(6)的外部且顶部与所述触盘(2)固定连接,所述线圈(501)绕在所述线圈支架(502)上,且所述线圈(501)的绕线方向与所述转子(401)的转动平面垂直。

5.根据权利要求4所述的自主发电的按键,其特征在于,所述触盘(2)、所述轴承(3)、所述轴承接口(201)、所述底座(7)、所述轨迹槽(701)、所述线圈(501)以及所述线圈支架(502)均同轴设置。

6.根据权利要求2至5中任一项所述的自主发电的按键,其特征在于,所述轴承接口(201)与所述轴承(3)的外圈为过盈配合。

7.根据权利要求2至5中任一项所述的自主发电的按键,其特征在于,所述轴承(3)的内圈与所述转子(401)为过盈配合。

8.根据权利要求2至5中任一项所述的自主发电的按键,其特征在于,所述轨迹槽(701)与所述运动导体(402)之间为间隙配合。

9.根据权利要求1至5中任一项所述的自主发电的按键,其特征在于,所述转子(401)为永久磁性转子。

10.一种无线键盘,其特征在于,包括如权利要求1至7中任一项所述的自主发电的按键。
