专利号: 2020207548836
申请人: 科锐特(成都)净化科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 一般门、窗、百叶窗或卷辊遮帘;梯子
更新日期:2025-01-02
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种风淋传递窗,包括箱体(1),箱体(1)的前后壁上均设置有开关门(2),其特征在于:所述的箱体(1)中部设置有置物盘架(6),置物盘架(6)的上方、下方或者上下方设置有风淋结构;

所述的风淋结构包括T字主管(7),T字主管(7)的水平管上设置有多个向一个方向倾斜的支管(8),支管(8)上安装有旋转喷嘴(9);

所述T字主管(7)通过驱动结构沿中心转动,T字主管(7)通有洁净气流且洁净气流经支管(8)从旋转喷嘴(9)喷出;

所述T字主管(7)左部分的旋转喷嘴(9)由外向中心倾斜喷出洁净气流,右部分的旋转喷嘴(9)由中心向外喷出洁净气流。

2.根据权利要求1所述的一种风淋传递窗,其特征在于:所述的驱动结构包括电机(13),电机(13)通过皮带(14)、主动轮和从动轮与T字主管(7)的竖直管驱动相连;

所述T字主管(7)竖直管的管口与旋转接头(11)相连,旋转接头(11)与进气管(12)相连。

3.根据权利要求2所述的一种风淋传递窗,其特征在于:所述的驱动结构通过密封盒(10)封闭,T字主管(7)穿过密封盒(10)盒顶且通过轴承配合;

密封盒(10)和T字主管(7)之间还设置有密封圈(1001)。

4.根据权利要求3所述的一种风淋传递窗,其特征在于:所述的箱体(1)内通过两个隔板(5)分割成三个腔,置物盘架(6)位于中间的腔中;

电机(13)设置在右侧的腔中,进气管(12)也仅右侧的腔引入;

左侧的腔中设置有抽真空泵(15),抽真空泵(15)经出气管(1501)引出。

5.根据权利要求4所述的一种风淋传递窗,其特征在于:所述的箱体(1)内左侧的隔板上设置有多个出风网孔体(501),抽真空泵(15)在左腔中产生负压,让中腔中的气体经出风网孔体(501)进入左腔中。

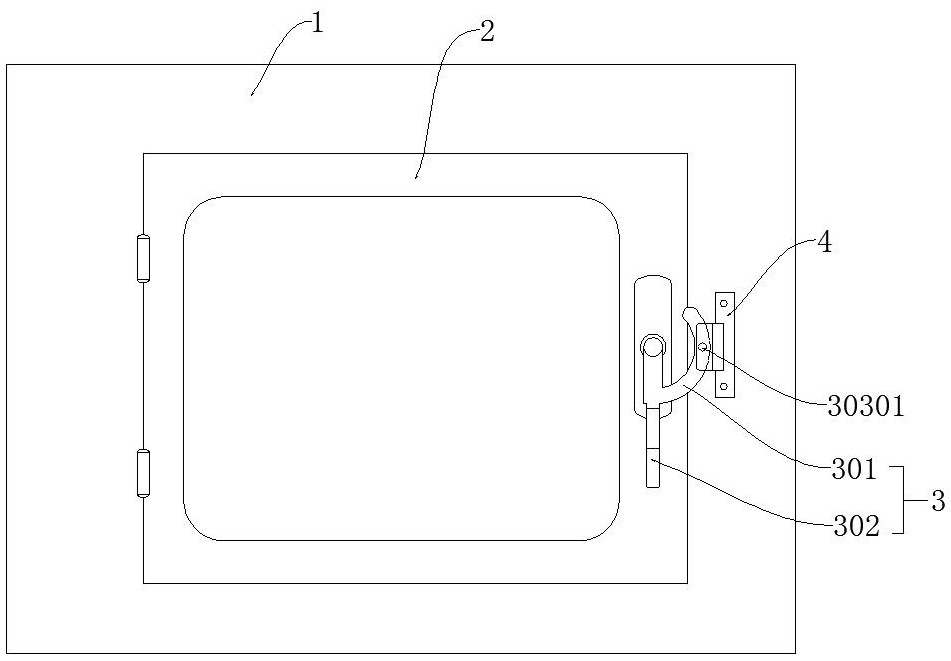

6.根据权利要求5所述的一种风淋传递窗,其特征在于:所述的开关门(2)和箱体(1)之间设置有门锁,门锁包括转动件(3)和固定件(4);

所述固定件(4),设置在箱体(1)上,其上开有扣槽;

所述转动件(3),能转动地设置在开关门(2)上,包括弧形接触件(301)、手柄(302),弧形接触件(301)通过转轴设置在开关门(2)上且与手柄(302)相连;

手柄(302)转动时带动弧形接触件(301)转动,弧形接触件(301)转到固定件(4)的扣槽中。

7.根据权利要求6所述的一种风淋传递窗,其特征在于:所述的弧形接触件(301)上还设置有受力凸起(30101),开关门(2)与箱体(1)之间设置有密封橡胶;

通过受力凸起(30101)让开关门(2)与箱体(1)的密封橡胶之间贴紧。
