专利号: 2020207573274
申请人: 杭州方亚阀门制造有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 磨削;抛光
更新日期:2024-08-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

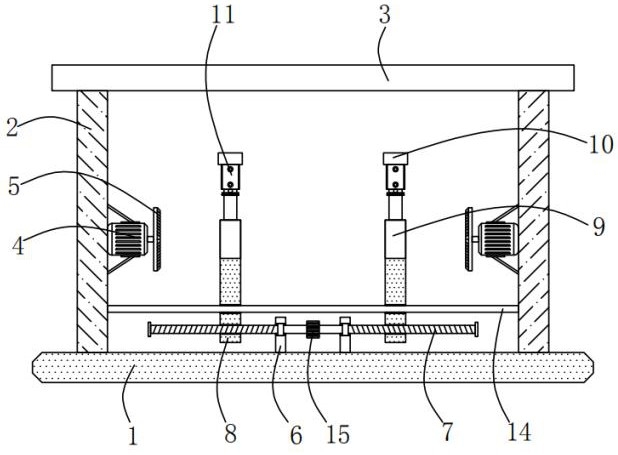

1.一种调节阀生产用阀体抛光装置,其特征在于,包括:

台座;

两个支撑板,两个所述支撑板均固定安装在所述台座的顶部;

横梁板,所述横梁板固定安装在两个所述支撑板的顶部;

两个电机,两个所述电机分别固定安装在两个所述支撑板相互靠近的一侧;

两个打磨盘,两个所述打磨盘分别固定安装在两个所述电机的输出轴上;

两个固定座,两个所述固定座均固定安装在台座的顶部;

传动螺杆,所述传动螺杆转动安装在两个所述固定座上;

两个滑移座,两个所述滑移座均螺纹安装在所述传动螺杆上;

两个弧形槽,两个所述弧形槽分别开设在两个所述滑移座的顶部;

两个固定板,两个所述固定板分别设置在两个所述滑移座的上方;

两个气缸,两个所述气缸分别固定安装在两个所述固定板的底部;

两个弧形夹片,两个所述弧形夹片分别固定安装在两个所述气缸的输出轴上,所述弧形夹片与所述弧形槽相适配;

多个防滑凸起,多个所述防滑凸起镶嵌在两个所述弧形夹片的内壁上;

架接杆,所述架接杆固定安装在两个所述支撑板相互靠近的一侧,所述架接杆贯穿两个所述滑移座并与所述滑移座滑动连接。

2.根据权利要求1所述的调节阀生产用阀体抛光装置,其特征在于,所述传动螺杆上设有两段旋向相反的螺纹,所述传动螺杆上固定套设有转轮,所述转轮上设有防滑纹,所述转轮位于两个所述固定座之间。

3.根据权利要求1所述的调节阀生产用阀体抛光装置,其特征在于,所述传动螺杆的两端均固定安装有限位板。

4.根据权利要求1所述的调节阀生产用阀体抛光装置,其特征在于,所述滑移座的顶部固定安装有衔接板,所述衔接板的顶部与所述固定板固定连接。

5.根据权利要求1所述的调节阀生产用阀体抛光装置,其特征在于,所述台座的底部固定安装有两个触地板,两个所述触地板之间设有接料槽,所述台座的顶部开设有两个落料口,所述落料口与所述接料槽相适配,所述横梁板的顶部固定安装有收集箱,所述收集箱的一侧设为开口,所述横梁板的顶部固定安装有两个走料管,所述走料管的底端延伸至两个所述支撑板之间并固定安装有喇叭罩,所述走料管的顶端延伸至所述收集箱内,所述收集箱的内壁上固定安装有滤网,所述横梁板的顶部固定安装有风机,所述风机的进风口固定安装有连接管的一端,所述连接管的另一端延伸至所述收集箱内,所述收集箱的开口侧通过螺栓固定安装有封板,所述收集箱内设有密封塞,所述密封塞与所述收集箱的内壁相接触,所述密封塞远离所述滤网的一侧与所述封板固定连接。

6.根据权利要求5所述的调节阀生产用阀体抛光装置,其特征在于,所述封板远离所述滤网的一侧固定安装有拉环。

7.根据权利要求5所述的调节阀生产用阀体抛光装置,其特征在于,两个所述触地板相互靠近的一侧均固定安装有承重板,所述承重板的顶部与所述接料槽相接触。
