专利号: 202020764586X
申请人: 周邦发
专利类型:实用新型
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

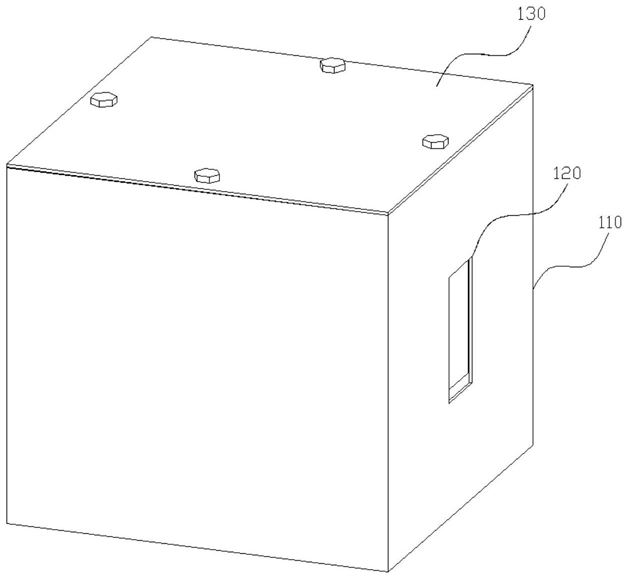

1.仪器设备周围危险状况的报警装置,其特征在于:包括GNSS接收机安装座(110),GNSS接收机安装座(110)的中心处向内凹陷形成GNSS接收机安装腔(210),GNSS接收机安装腔(210)中设有GNSS接收机(220)、主控模块(230)、电池组(240)、用于检测GNSS接收机安装腔(210)的温度的温度传感器(250)以及蜂鸣器(2150),主控模块(230)包括处理器以及储存器,储存器与处理器相连,电池组(240)与主控模块(230)电性连接,温度传感器(250)与电池组(240)以及主控模块(230)之间电性连接,蜂鸣器(2150)与主控模块(230)以及电池组(240)电性连接;GNSS接收机安装腔(210)的外围套接有输水腔(260),GNSS接收机安装座(110)内位于输水腔(260)的外围设有散热机构安装腔(270),散热机构安装腔(270)中设有散热机构,散热机构包括设置于输水腔(260)上端部且与输水腔(260)相连通的出水管道(280),出水管道(280)的一端依次连接有水泵(290)以及设置于散热机构安装腔(270)侧壁上的换热器(2100),换热器(2100)的一端连接有进水管道(2110),进水管道(2110)的端部与输水腔(260)的底端相连通;换热器(2100)上设有散热风扇(2120),散热机构安装腔(270)的侧壁上设有位于散热风扇(2120)旁的出风口(120),散热机构安装腔(270)的底壁上设有进风孔(2130);水泵(290)与主控模块(230)以及电池组(240)之间电性连接;散热风扇(2120)与主控模块(230)以及电池组(240)之间电性连接。

2.根据权利要求1所述的仪器设备周围危险状况的报警装置,其特征在于:输水腔(260)内设有若干个贯穿输水腔(260)且连通GNSS接收机安装腔(210)与散热机构安装腔(270)的散热管(2140)。

3.根据权利要求1所述的仪器设备周围危险状况的报警装置,其特征在于:散热机构安装腔(270)中出水管道(280)的数量为2~4个。

4.根据权利要求1所述的仪器设备周围危险状况的报警装置,其特征在于:GNSS接收机安装腔(210)上端部内壁向中心延伸形成安装台阶(310),安装台阶(310)上固定连接有GNSS安装板(320),GNSS接收机(220)与GNSS安装板(320)之间螺栓连接。

5.根据权利要求4所述的仪器设备周围危险状况的报警装置,其特征在于:GNSS安装板(320)与安装台阶(310)之间螺栓连接。

6.根据权利要求1所述的仪器设备周围危险状况的报警装置,其特征在于:GNSS接收机安装座(110)的上端部螺栓连接有对GNSS接收机安装腔(210)进行密封的密封板(130)。
