专利号: 2020207670861
申请人: 干源商贸(广州)有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 光学
更新日期:2025-01-20
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

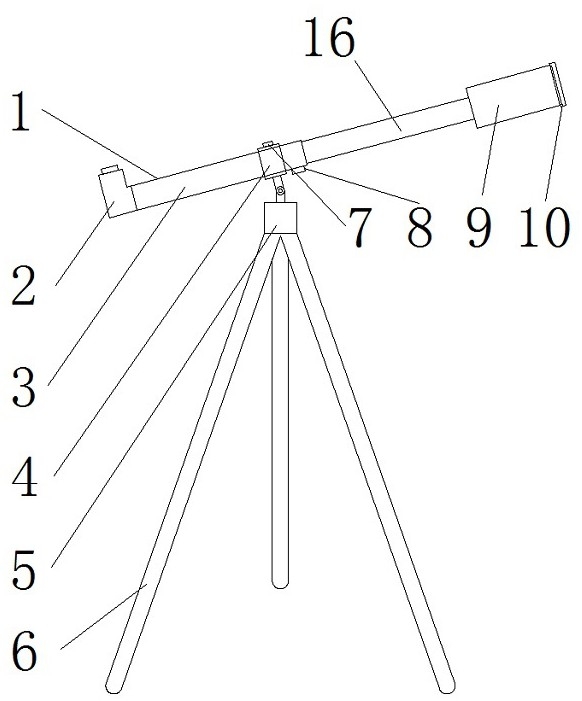

1.一种组合式望远镜,包括望远镜(1),其特征在于:所述望远镜(1)包括有目镜筒(2)、一号镜筒(3)、二号镜筒(16),所述目镜筒(2)位于一号镜筒(3)的一侧,所述二号镜筒(16)位于一号镜筒(3)的内壁,所述一号镜筒(3)的外壁套接有卡筒环(4),所述卡筒环(4)的顶端设置有一号松紧螺栓(7),所述望远镜(1)的另一侧连接有物镜筒(9),且物镜筒(9)远离望远镜(1)的一侧连接有防护筒(10),所述防护筒(10)包括有防护筒后盖(11)、可更换防护镜片(12)、防护筒前盖(13)、卡头(14)、卡槽(15)、卡块开关(17),所述防护筒后盖(11)位于防护筒(10)的一侧,所述卡头(14)位于防护筒后盖(11)的一侧,所述可更换防护镜片(12)位于卡头(14)的一侧,所述卡槽(15)位于可更换防护镜片(12)的一侧,所述卡块开关(17)位于卡头(14)的顶端,所述防护筒前盖(13)位于卡槽(15)的一侧,所述望远镜(1)的底端位于卡筒环(4)处设置有二号松紧螺栓(8),所述卡筒环(4)的底端连接有底座(5),且底座(5)的底端连接有脚架(6)。

2.根据权利要求1所述的一种组合式望远镜,其特征在于:所述目镜筒(2)与一号镜筒(3)通过螺纹可拆卸连接,所述二号镜筒(16)与物镜筒(9)通过螺纹可拆卸连接。

3.根据权利要求1所述的一种组合式望远镜,其特征在于:所述一号镜筒(3)的内壁与二号镜筒(16)的外壁相契合。

4.根据权利要求1所述的一种组合式望远镜,其特征在于:所述卡筒环(4)与底座(5)通过转轴连接,所述一号松紧螺栓(7)通过螺纹与卡筒环(4)连接。

5.根据权利要求1所述的一种组合式望远镜,其特征在于:所述物镜筒(9)与防护筒(10)通过卡头(14)与卡槽(15)连接,且物镜筒(9)的外壁与防护筒(10)的内壁相契合。

6.根据权利要求1所述的一种组合式望远镜,其特征在于:所述卡头(14)的底端设置有弹簧。
