专利号: 202020779478X
申请人: 盐城帏美纺织科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-06-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

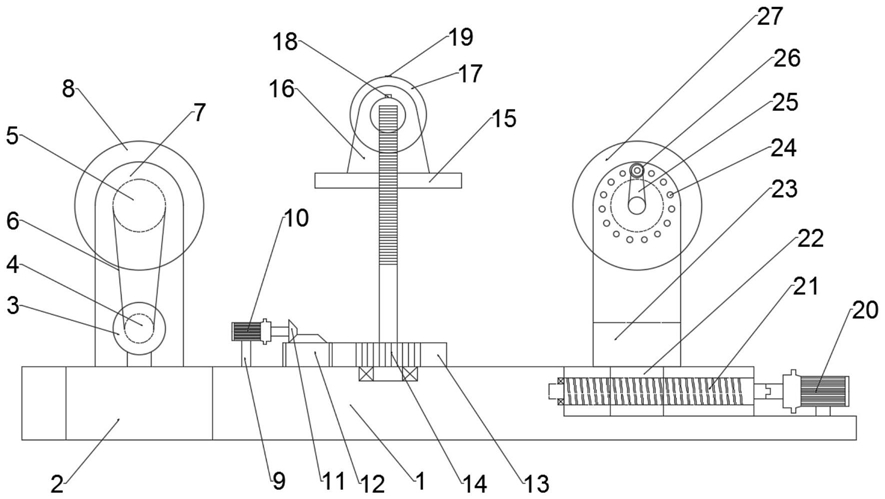

1.一种纺织品抗拉强度检测装置,其特征在于,包括底座(1),所述底座(1)左侧设有第一拉紧装置,所述第一拉紧装置包括电机座(2),所述电机座(2)上方设有第一电机(3),所述第一电机(3)的输出轴上连接有第一皮带轮(4);所述底座(1)上方设有第一辊座(7),所述第一辊座(7)之间设有第一辊轴(8),所述第一辊座(7)的一端连接有第二皮带轮(5),所述第二皮带轮(5)与所述第一皮带轮(4)之间设有皮带(6);

所述底座(1)右侧设有第三拉紧装置,所述第三拉紧装置包括第三辊座(23),所述第三辊座(23)之间设有第三辊轴(27),所述第三辊轴(27)的一端设有旋转手柄(25),所述第三辊座(23)的一侧开有限位孔(24),所述旋转手柄(25)上方穿有限位销(26);

所述底座(1)中间设有第二拉紧装置,所述第三拉紧装置下方设有左右调位装置。

2.根据权利要求1所述的纺织品抗拉强度检测装置,其特征在于,所述第二拉紧装置包括第二电机(10),所述第二电机(10)的输出轴上设有第一齿轮(11),所述底座(1)上方设有第三齿轮(13),所述第三齿轮(13)左侧设有第二齿轮(12),所述第三齿轮(13)前后设有第四齿轮(14);所述第四齿轮(14)上方设有螺纹轴,所述螺纹轴上连接有承物台(15),所述承物台(15)上方设有第二辊座(16),所述第二辊座(16)之间设有第二辊轴(17)。

3.根据权利要求2所述的纺织品抗拉强度检测装置,其特征在于,所述第二电机(10)下方设有电机架(9),所述第二电机(10)可拆卸连接在电机架(9)上。

4.根据权利要求2或3所述的纺织品抗拉强度检测装置,其特征在于,所述第二齿轮(12)上方为锥齿轮,所述第一齿轮(11)为锥齿轮,所述第二齿轮(12)上方与所述第一齿轮(11)啮合;所述第二齿轮(12)下方与所述第三齿轮(13)啮合。

5.根据权利要求4所述的纺织品抗拉强度检测装置,其特征在于,所述第二辊轴(17)与所述第二辊座(16)之间设有键(18),所述第二辊轴(17)上方设有压力传感器(19)。

6.根据权利要求1-3任一所述的纺织品抗拉强度检测装置,其特征在于,所述左右调位装置包括滑台(22),所述滑台(22)与所述第三辊座(23)为一体式结构,所述底座(1)上开有槽,所述槽内设有丝杠(21),所述滑台(22)滑动连接在丝杠(21)上,所述丝杠(21)的右侧设有第三电机(20),所述丝杠(21)可拆卸连接在第三电机(20)上。
