专利号: 2020207859731
申请人: 创景园林建设有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 照明
更新日期:2025-02-24
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

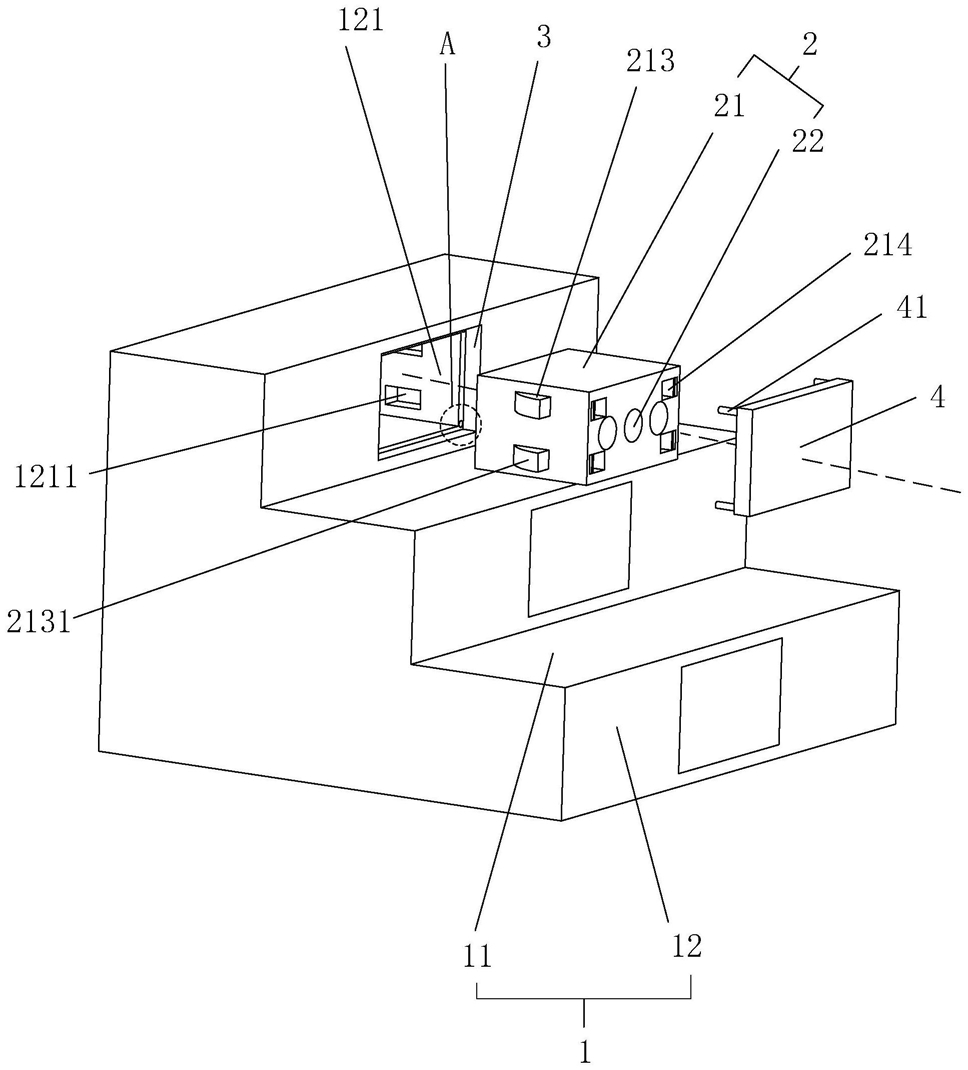

1.一种园林台阶照明结构,其特征在于:包括台阶主体(1),台阶主体(1)包括供人踩踏的水平踩踏面(11)以及与水平踩踏面(11)垂直的台阶立面(12),所述台阶立面(12)上开设有安装槽(121),安装槽(121)内插设有彩灯组件(2),彩灯组件(2)包括彩灯箱(21)以及安装于彩灯箱(21)的彩灯头(22),彩灯头(22)朝向安装槽(121)槽口的一侧。

2.根据权利要求1所述的一种园林台阶照明结构,其特征在于:所述安装槽(121)相对的两侧内壁开设有锁紧槽(1211),彩灯箱(21)正对锁紧槽(1211)的位置处滑动设置有插入锁紧槽(1211)的锁紧条(213)。

3.根据权利要求2所述的一种园林台阶照明结构,其特征在于:所述彩灯箱(21)与彩灯头(22)同侧的位置处开设有与伸缩槽(211)连通的滑槽(214),滑槽(214)内水平滑动设置有解锁杆(215),解锁杆(215)与锁紧条(213)固定连接。

4.根据权利要求2所述的一种园林台阶照明结构,其特征在于:所述锁紧条(213)插入锁紧槽(1211)的一端设置有圆弧插入端(2131),圆弧插入端(2131)朝向安装槽(121)槽口内部。

5.根据权利要求2所述的一种园林台阶照明结构,其特征在于:所述彩灯箱(21)正对锁紧槽(1211)的位置处开设有伸缩槽(211),锁紧条(213)滑动设置于伸缩槽(211)内部,伸缩槽(211)内固定设置有伸缩弹簧(212),且伸缩弹簧(212)的端部与锁紧条(213)固定,伸缩弹簧(212)处于原长状态时,锁紧条(213)的圆弧插入端(2131)穿出伸缩槽(211)。

6.根据权利要求1所述的一种园林台阶照明结构,其特征在于:所述安装槽(121)的槽口盖设有透明材质的防护板(4)。

7.根据权利要求6所述的一种园林台阶照明结构,其特征在于:所述安装槽(121)的槽口边缘位置处开设有供防护板(4)插入的防护槽(3),且防护板(4)的表面与台阶立面(12)平齐。

8.根据权利要求6所述的一种园林台阶照明结构,其特征在于:所述防护板(4)朝向防护槽(3)的一侧固定设置有多个插杆(41),防护槽(3)对应位置处开设有供插杆(41)插入的插孔(31)。
