专利号: 2020208158777
申请人: 李春晓
专利类型:实用新型
专利状态:已下证
专利领域: 基本上无切削的金属机械加工;金属冲压
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

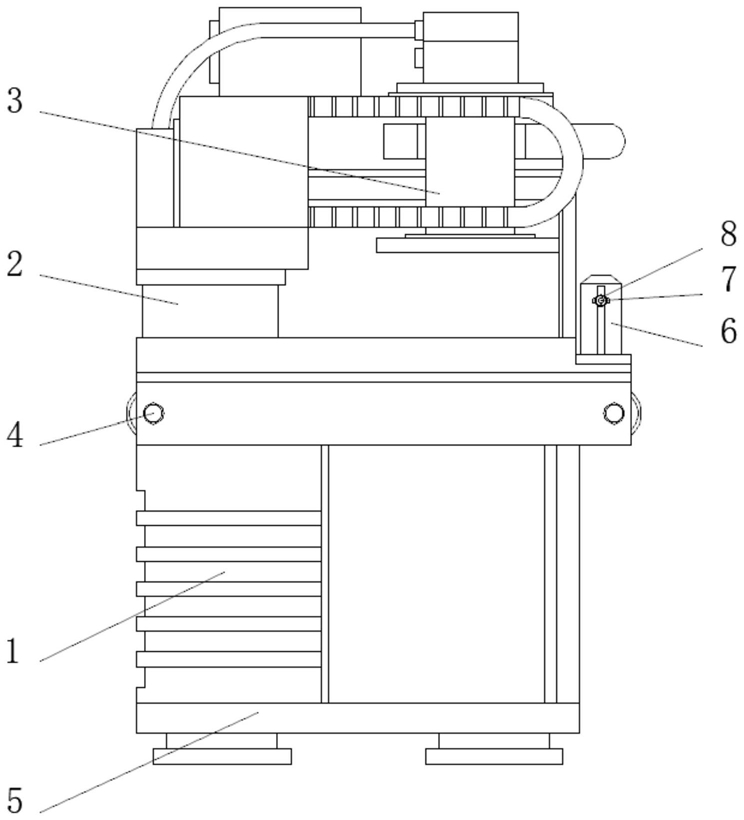

1.一种金属板材加工用冲压装置,包括冲压装置主体(1),其特征在于:还包括夹持装置,所述冲压装置主体(1)的顶部固定安装有冲压台(4),且所述冲压台(4)的一侧固定安装有夹持装置,且所述夹持装置包括固定安装在冲压台(4)顶部一侧的夹持支架(6),所述夹持支架(6)的内侧滑动安装有缓震支架(9),所述缓震支架(9)的两端对称安装有固定滑块(10),且所述夹持支架(6)的两侧开设有供固定滑块(10)滑动的限位滑槽,且所述固定滑块(10)上对应远离缓震支架(9)的一侧固定安装有限位螺杆(7),且所述限位螺杆(7)上对应远离缓震支架(9)的一端贯穿夹持支架(6)的侧壁,且所述限位螺杆(7)的外侧固定安装有限位螺帽(8),且所述缓震支架(9)的内侧开设有缓震卡槽(11),其中所述缓震卡槽(11)的内侧填充设置有缓冲机构,且所述夹持支架(6)的顶部对称安装有定位螺杆(13),其中所述定位螺杆(13)的底端贯穿夹持支架(6)的顶壁与缓冲夹板(16)固定连接,所述定位螺杆(13)的外侧对应夹持支架(6)的正上方位置处旋合固定有锁止螺帽(15),且所述定位螺杆(13)的外侧对应夹持支架(6)的正下方位置处旋合固定有止动螺帽(14)。

2.根据权利要求1所述的一种金属板材加工用冲压装置,其特征在于:所述缓冲机构包括缓震胶板(12)和承重底板(18),且所述缓震胶板(12)和承重底板(18)通过胶水粘合固定,且所述缓冲机构上开设有供定位螺杆(13)贯穿的孔位。

3.根据权利要求1所述的一种金属板材加工用冲压装置,其特征在于:所述缓冲夹板(16)的底部等距分布有多个贴合凸起(17),且所述缓冲夹板(16)和贴合凸起(17)为一体式结构。

4.根据权利要求1所述的一种金属板材加工用冲压装置,其特征在于:所述冲压台(4)的顶部固定安装有冲压支架(2),且所述冲压支架(2)上固定安装有冲压机泵(3),其中所述冲压装置主体(1)的底部固定安装有承重底座(5)。

5.根据权利要求1所述的一种金属板材加工用冲压装置,其特征在于:所述定位螺杆(13)的外侧开设有螺纹,且所述定位螺杆(13)与缓冲夹板(16)的顶部通过螺纹旋合固定。

6.根据权利要求1所述的一种金属板材加工用冲压装置,其特征在于:所述夹持支架(6)的两侧均开设有供限位螺杆(7)滑动的限位滑道,且所述固定滑块(10)和限位螺杆(7)通过螺纹旋合固定。

7.根据权利要求1所述的一种金属板材加工用冲压装置,其特征在于:所述缓震支架(9)和固定滑块(10)通过焊接固定,且所述夹持支架(6)的顶部对应止动螺帽(14)的贴合位置处开设有收纳槽。
