专利号: 2020208207769
申请人: 广东佐林新能源科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 基本电气元件
更新日期:2024-11-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

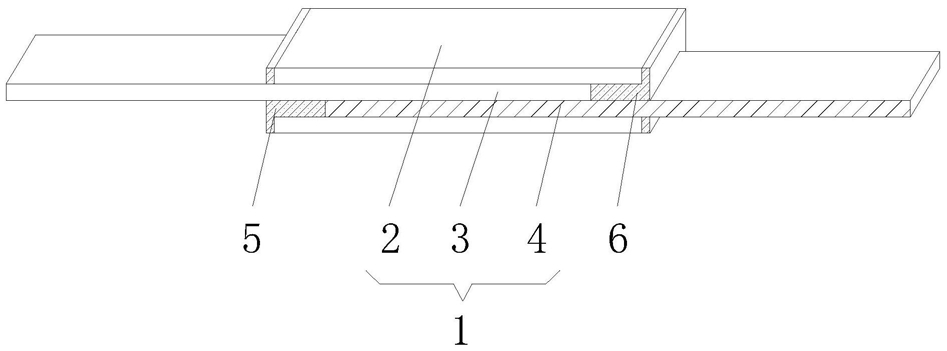

1.一种耐折片式铝极耳,包括极耳主体(1)、第一极耳胶(5)、第二极耳胶(6)、橡胶带(10)和松紧带(11),其特征在于:所述极耳主体(1)包括金属框(2)、铝片(3)和镍片(4),所述铝片(3)的一段和镍片(4)的一段皆焊接固定在金属框(2)内,所述金属框(2)靠近铝片(3)的一端密封有第一极耳胶(5),所述金属框(2)靠近镍片(4)的一端密封有第二极耳胶(6),所述金属框(2)的前侧密封有封口极耳胶(9),所述橡胶带(10)的表面通过缝制线(12)固定有松紧带(11),所述极耳主体(1)中的镍片(4)插入松紧带(11)中插接固定。

2.根据权利要求1所述的一种耐折片式铝极耳,其特征在于,所述铝片(3)一段的下端与镍片(4)一段的上端焊接固定,所述铝片(3)和镍片(4)的焊接处插入金属框(2)内,所述铝片(3)和镍片(4)焊接处的上下端与金属框(2)的上下部焊接固定。

3.根据权利要求1所述的一种耐折片式铝极耳,其特征在于,所述金属框(2)为U形结构,其开口处涂覆有封口极耳胶(9),所述金属框(2)的两端分别通过第一极耳胶(5)和第二极耳胶(6)注入金属框(2)内部密封。

4.根据权利要求1所述的一种耐折片式铝极耳,其特征在于,所述金属框(2)的上端粘接固定有上层胶片(7),所述金属框(2)的底部粘接有下层胶片(8)。

5.根据权利要求1所述的一种耐折片式铝极耳,其特征在于,所述松紧带(11)通过缝制线(12)缝制在橡胶带(10)上形成若干弹性插口,所述极耳主体(1)中的镍片(4)插入松紧带(11)通过缝制线(12)固定后形成的若干插口内。
