专利号: 2020208213740
申请人: 郑伟
专利类型:实用新型
专利状态:已下证
专利领域: 破碎、磨粉或粉碎;谷物碾磨的预处理
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

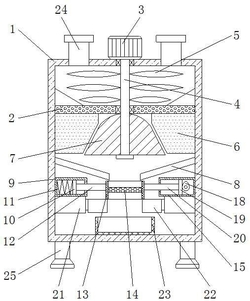

1.一种食品安全检测用粉碎取样装置,包括箱体(1),其特征在于:所述箱体(1)内腔的顶部设置有大孔筛板(2),所述大孔筛板(2)的两侧均与箱体(1)的内壁固定连接,所述箱体(1)的顶部固定连接有第一电机(3),所述第一电机(3)输出端的底部固定连接有第一旋转杆(4),所述第一旋转杆(4)的底部贯贯穿至箱体(1)的内腔,所述第一旋转杆(4)的两侧且位于大孔筛板(2)的顶部均固定连接有切割刀(5),所述大孔筛板(2)的底部固定连接有粉碎壳(6),所述第一旋转杆(4)的底部贯穿大孔筛板(2)并套设有粉碎块(7),所述箱体(1)内腔的两侧且位于粉碎壳(6)的底部均固定连接有导向板(8),所述箱体(1)内腔的左侧且位于导向板(8)的底部固定连接有控制盒(9),所述控制盒(9)的内腔设置有控制板(10),所述控制板(10)的左侧固定连接有弹簧(11),所述控制板(10)的右侧固定连接有连接杆(12),所述连接杆(12)的右侧贯穿控制盒(9)并固定连接有过滤管(13),所述过滤管(13)内腔的两侧之间固定连接有小孔筛板(14),所述箱体(1)内腔的右侧且位于导向板(8)的底部固定连接有调节盒(15),所述调节盒(15)的后侧固定连接有第二电机(16),所述第二电机(16)输出端的前侧固定连接有第二旋转杆(17),所述第二旋转杆(17)的前侧贯穿至调节盒(15)的内腔并固定连接有偏心轮(18),所述偏心轮(18)的左侧设置有限位板(19),所述限位板(19)的左侧固定连接有调节杆(20),所述调节杆(20)的左侧贯穿调节盒(15)并与过滤管(13)固定连接,所述箱体(1)内腔两侧的底部均固定连接有气缸(21),两个气缸(21)相对一侧的输出端均固定连接有隔板(22),所述箱体(1)内腔的底部设置有取样盒(23)。

2.根据权利要求1所述的一种食品安全检测用粉碎取样装置,其特征在于:所述箱体(1)顶部的两侧均连通有进料管(24),所述大孔筛板(2)顶部的两侧均固定连接有导流板,所述第一旋转杆(4)的表面与箱体(1)和大孔筛板(2)的连接处均通过轴承活动连接。

3.根据权利要求1所述的一种食品安全检测用粉碎取样装置,其特征在于:所述弹簧(11)的左侧与控制盒(9)的内壁固定连接,所述控制盒(9)的右侧开设有与连接杆(12)配合使用的第一开口。

4.根据权利要求1所述的一种食品安全检测用粉碎取样装置,其特征在于:所述偏心轮(18)的左侧与限位板(19)接触,所述调节盒(15)的左侧开设有与调节杆(20)配合使用的第二开口,所述箱体(1)底部的两侧均固定连接有支撑腿(25)。

5.根据权利要求1所述的一种食品安全检测用粉碎取样装置,其特征在于:所述箱体(1)正表面的顶部设置有观察窗,所述箱体(1)正表面底部的左侧通过合页活动连接有活动门。
