专利号: 202020832270X
申请人: 北京金彩科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 发电、变电或配电
更新日期:2024-04-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

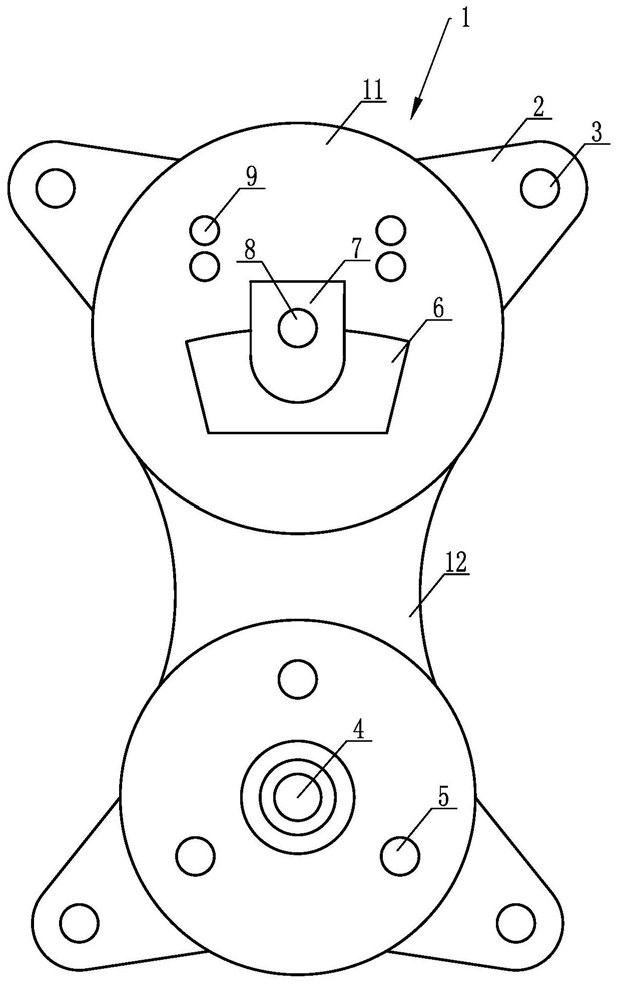

1.汽车车门马达冲压支架,包括冲压板罩,其特征在于:所述冲压板罩周边设有向外延伸的固定脚板,贯穿所述固定脚板设有板体固定孔,贯穿所述冲压板罩设有供马达动力轴穿过的轴孔,所述轴孔周围布置有用于安装固定马达的法兰孔,所述法兰孔内布置有螺纹,所述冲压板罩上与所述轴孔相对设有安装适应孔,所述安装适应孔与所述轴孔同中心线设置,所述安装适应孔的孔壁上设有朝向所述安装适应孔中心延伸的安装连接板,贯穿所述安装连接板设有连接孔,所述冲压板罩上位于所述安装适应孔的外周设有与所述连接孔配合使用的辅助孔。

2.如权利要求1所述的汽车车门马达冲压支架,其特征在于:位于所述冲压板罩的表面对应所述轴孔设有凸起的防护轴套,所述防护轴套与所述冲压板罩为垂直设置。

3.如权利要求1所述的汽车车门马达冲压支架,其特征在于:所述固定脚板设置为四个,且在所述冲压板罩两侧对称设置。

4.如权利要求3所述的汽车车门马达冲压支架,其特征在于:所述固定脚板的设置高度不大于所述冲压板罩的高度。

5.如权利要求1至4任一权利要求所述的汽车车门马达冲压支架,其特征在于:所述安装连接板靠近所述安装适应孔圆心的一端设置为半圆形板边。

6.如权利要求5所述的汽车车门马达冲压支架,其特征在于:所述冲压板罩包括两个圆板罩,两所述圆板罩之间设有连接板罩,所述连接板罩的两侧分别设置为弧边,所述连接板罩的高度小于所述圆板罩的高度。

7.如权利要求6所述的汽车车门马达冲压支架,其特征在于:设置所述安装适应孔的所述圆板罩直径尺寸大于设置所述轴孔的所述圆板罩直径尺寸。
