专利号: 2020208445080
申请人: 刘炳林
专利类型:实用新型
专利状态:已下证
专利领域: 水利工程;基础;疏浚
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

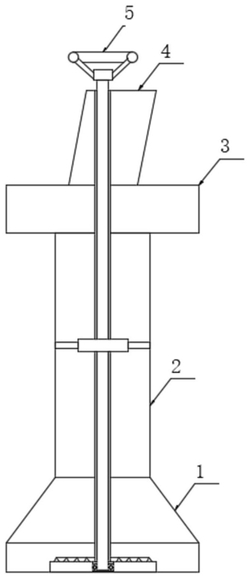

1.一种斜柱卡盘桩基础,包括桩座(1),所述桩座(1)顶部固定设置有挖孔桩(2),所述挖孔桩(2)顶部固定设置有卡盘(3),所述卡盘(3)顶部固定设置有斜柱(4),其特征在于:所述桩座(1)、挖孔桩(2)、卡盘(3)和斜柱(4)内部设置有二级加固组件(5);

所述二级加固组件(5)包括转杆(6),所述转杆(6)外侧中部套接设置有伸缩式加固机构(7),所述伸缩式加固机构(7)包括外壳(8),所述外壳(8)内部设置有齿轮(9),所述齿轮(9)固定套接设置有转杆(6)外侧,所述外壳(8)一侧顶部以及另一侧底部均固定贯穿设置有第一套管(10),所述第一套管(10)内侧滑动设置有销柱(11),所述销柱(11)靠近齿轮(9)的一端固定设置有传动板(12),所述传动板(12)靠近齿轮(9)的一侧自左向右均匀固定设置有多个凸齿(13),所述齿轮(9)与凸齿(13)啮合。

2.根据权利要求1所述的一种斜柱卡盘桩基础,其特征在于,所述转杆(6)外侧顶部与外侧底部均滑动套接设置有第二套管(14),所述第二套管(14)与外壳(8)固定连接。

3.根据权利要求1所述的一种斜柱卡盘桩基础,其特征在于,所述转杆(6)顶部设置有转盘(15),所述转杆(6)与转盘(15)固定连接。

4.根据权利要求1所述的一种斜柱卡盘桩基础,其特征在于,所述转杆(6)底部外侧套接设置有底板(16),所述底板(16)顶部中心处开设有空槽(17),所述转杆(6)底端位于空槽(17)内部。

5.根据权利要求4所述的一种斜柱卡盘桩基础,其特征在于,所述空槽(17)内部自下而上固定设置有轴承(18)与环形密封环(19),所述轴承(18)与转杆(6)固定连接,所述环形密封环(19)与转杆(6)滑动连接。

6.根据权利要求4所述的一种斜柱卡盘桩基础,其特征在于,所述底板(16)顶部固定设置有多个环形加固齿(20),多个所述环形加固齿(20)呈同心圆分布。

7.根据权利要求1所述的一种斜柱卡盘桩基础,其特征在于,所述外壳(8)位于挖孔桩(2)内部,且所述外壳(8)和第一套管(10)均与挖孔桩(2)固定连接。
