专利号: 202020847941X
申请人: 冯茂生
专利类型:实用新型
专利状态:已下证
专利领域: 发电、变电或配电
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

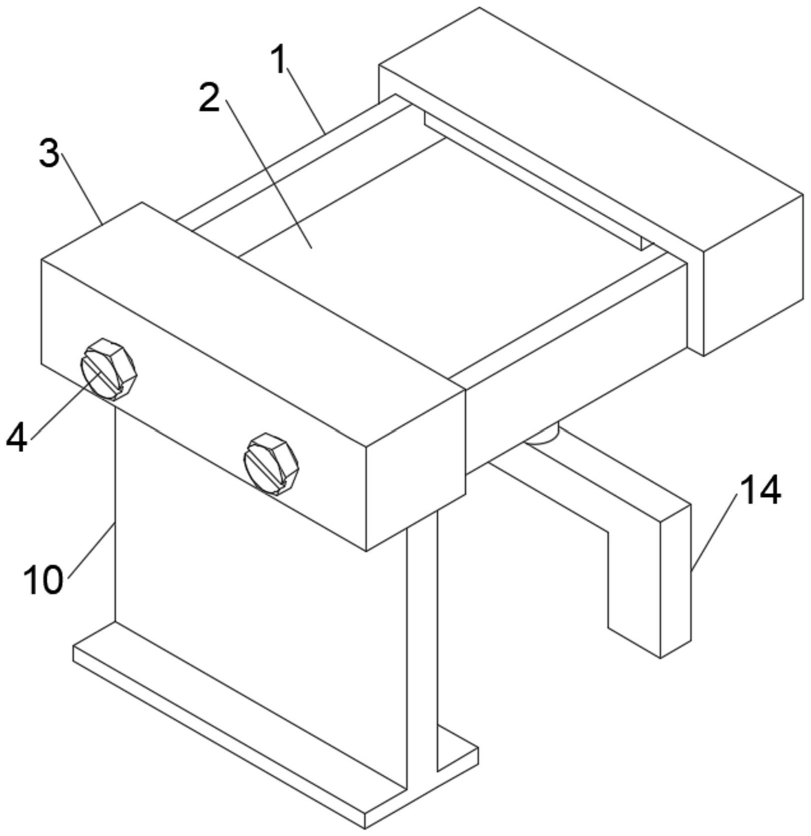

1.一种可调节的新能源太阳能板固定机构,包括固定座(1),其特征在于,所述固定座(1)的顶端开设有放置槽(2),所述放置槽(2)的顶部两侧均设有限位盖板(3),两个所述限位盖板(3)分别滑动连接于固定座(1)的两端,所述限位盖板(3)的一端设有两个螺栓(4),所述限位盖板(3)通过螺栓(4)固定于固定座(1)上,所述限位盖板(3)的底端一侧固定设有压垫(5),所述放置槽(2)的底端槽壁固定设有四个呈矩形分布的缓冲机构;

所述缓冲机构包括基座(8),所述基座(8)的底端嵌设于放置槽(2)的槽壁内,所述基座(8)的顶端开设有导槽,所述导槽的顶部滑动卡接有导柱(7),所述导柱(7)的顶端固定设有支承板(6),所述导柱(7)的外部套设有第一弹簧(9),所述第一弹簧(9)的一端与支承板(6)固定连接,所述第一弹簧(9)的另一端与基座(8)固定连接。

2.根据权利要求1所述的一种可调节的新能源太阳能板固定机构,其特征在于,所述固定座(1)的底端一侧活动连接有呈T型的立板(10),所述立板(10)的一侧设有调节机构。

3.根据权利要求2所述的一种可调节的新能源太阳能板固定机构,其特征在于,所述调节机构包括转筒(11),所述转筒(11)的两端均螺纹穿插连接有伸缩螺杆(12),两个所述伸缩螺杆(12)之间设有第二弹簧(13),所述第二弹簧(13)的两端分别与两个伸缩螺杆(12)的一端固定连接,所述伸缩螺杆(12)的另一端设有凹板(14),其中一个所述凹板(14)的顶端设有滑动组件。

4.根据权利要求3所述的一种可调节的新能源太阳能板固定机构,其特征在于,所述滑动组件包括两个连接杆(15),两个所述连接杆(15)的一端分别与其中一个凹板(14)的顶端两侧固定连接,所述连接杆(15)的另一端固定设有滑环(16),所述滑环(16)的中部滑动穿插连接有辊轴(17),两个所述辊轴(17)分别与固定座(1)底端两侧开设的滑槽滑动卡接。

5.根据权利要求4所述的一种可调节的新能源太阳能板固定机构,其特征在于,所述辊轴(17)的表面中部开设有环形槽,所述滑环(16)滑动套接于环形槽的内部。

6.根据权利要求1所述的一种可调节的新能源太阳能板固定机构,其特征在于,所述压垫(5)的材质为天然橡胶。
