专利号: 2020208510215
申请人: 安徽昭日农业科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 其他类不包含的食品或食料;及其处理
更新日期:2024-07-17
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

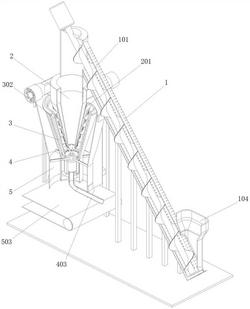

1.一种蔬菜清洗加工甩干装置,其特征在于,包括:螺旋输送筒,内侧设置有螺旋输送板,所述螺旋输送板的中间设置有中心驱动轴的,所述中心驱动轴的轴端设置有驱动电机,所述螺旋输送筒的一端设置有集料漏斗,所述螺旋输送筒的另一端设置有顶部出料口,所述述螺旋输送筒的外侧壁上均匀设置有连接通孔,所述螺旋输送筒的下方设置有U型水槽;

竖向输送筒,设置于所述顶部出料口的下方,所述竖向输送筒的中间设置有嵌套风道,所述嵌套风道的中间设置有侧方出风口,所述嵌套风道的顶端设置有连接风管,所述连接风管的外端设置有高压风机;

锥形甩干桶,设置于所述竖向输送筒的外侧,所述锥形甩干桶的顶端设置有L型边缘,所述锥形甩干桶的中间设置螺旋挡料板,所述锥形甩干桶的外侧面均匀设置有透水孔,所述锥形甩干桶的底部设置有锥形底板,所述锥形甩干桶的中间设置有中心轴,所述中心轴的底端设置有中心电机;

嵌套集水筒,设置于所述锥形甩干桶的外侧,所述嵌套集水筒的中间设置有中心穿孔,所述中心穿孔的中间设置有密封环,所述嵌套集水筒的底部设置有排水管道;

密封集料筒,设置于所述锥形甩干桶的上方,所述密封集料筒的顶端设置有环形弧形挡料板,所述密封集料筒的底端设置有底部出料口。

2.根据权利要求1所述的蔬菜清洗加工甩干装置,其特征在于,所述螺旋输送板的轴向中心线与所述螺旋输送筒的轴向中心线位于同一直线上,所述螺旋输送板与所述螺旋输送筒之间尺寸相互配合。

3.根据权利要求1所述的蔬菜清洗加工甩干装置,其特征在于,所述侧方出风口围绕所述嵌套风道的竖直中心线外围呈圆周状均匀设置,所述嵌套风道的竖直中心线与所述连接风管的竖直中心线之间相互平行。

4.根据权利要求1所述的蔬菜清洗加工甩干装置,其特征在于,所述竖向输送筒的竖直中心线与所述嵌套风道的竖直中心线位于同一直线上,所述锥形甩干桶的竖直中心线与所述竖向输送筒的竖直中心线位于同一直线上。

5.根据权利要求1所述的蔬菜清洗加工甩干装置,其特征在于,所述锥形甩干桶为倒锥形型结构,所述锥形甩干桶的竖直中心线与所述锥形输送筒的竖直中心线位于同一直线上。

6.根据权利要求1所述的蔬菜清洗加工甩干装置,其特征在于,所述锥形甩干桶通过所述中心轴与所述嵌套集水筒转动连接,所述锥形甩干桶的竖直中心线与所述中心轴的竖直中心线位于同一直线上。

7.根据权利要求1所述的蔬菜清洗加工甩干装置,其特征在于,所述中心轴与所述密封环之间尺寸相互配合,所述嵌套集水筒的竖直中心线与所述锥形甩干桶的竖直中心线位于同一直线上。

8.根据权利要求1所述的蔬菜清洗加工甩干装置,其特征在于,所述密封集料筒通过所述环形弧形挡料板与所述竖向输送筒相连接,所述底部出料口的下方设置有平移输送带。
