专利号: 2020208516739
申请人: 吕少辉
专利类型:实用新型
专利状态:已下证
专利领域: 家具;家庭用的物品或设备;咖啡磨;香料磨;一般吸尘器
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

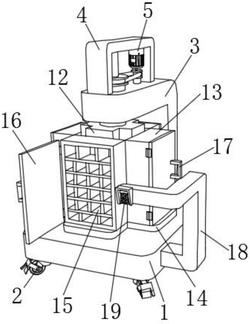

1.一种化妆品销售用展示架,包括底座(1),其特征在于:所述底座(1)下表面的四角分别与四组万向轮(2)固定连接,所述底座(1)的后侧与第一连接架(3)的底部固定连接,所述第一连接架(3)的顶部固定连接有电机架(4),所述电机架(4)顶部内壁的后侧与驱动电机(5)的顶部固定连接,所述驱动电机(5)的输出端与主动轮(6)的中部固定连接,所述主动轮(6)的底部与第一转杆(7)的顶端固定连接,所述第一转杆(7)的底端与第一连接架(3)的顶部转动连接,所述主动轮(6)的外侧与传动带(8)的后侧内壁传动连接,所述传动带(8)的前侧内壁与从动轮(9)的外侧传动连接,所述从动轮(9)的顶部与第二转杆(10)的底端固定连接,所述第二转杆(10)的顶端与电机架(4)顶部内壁的前侧转动连接,所述从动轮(9)的底部与连接轴(11)的顶端固定连接,所述连接轴(11)的底端穿过第一连接架(3)的顶部与固定架(12)的顶部固定连接,所述固定架(12)的底部与底座(1)的顶部转动连接,所述固定架(12)的前后左右四侧分别与四组展柜(13)固定连接,位于固定架(12)前侧展柜(13)的底部与托板(14)的上表面固定连接,所述托板(14)的后侧与固定架(12)的前侧固定连接,所述展柜(13)的内壁固定连接有多组搁物板(15),所述展柜(13)的左侧转动连接有柜门(16),所述柜门(16)的前侧固定连接有把手(17),所述底座(1)的右侧与第二连接架(18)的底部固定连接,所述第二连接架(18)顶部的前侧固定连接有控制面板(19),所述控制面板(19)的输出端与驱动电机(5)的输入端电连接。

2.根据权利要求1所述的一种化妆品销售用展示架,其特征在于:所述主动轮(6)的高度和从动轮(9)的高度相适配,主动轮(6)的直径为从动轮(9)直径的三分之一。

3.根据权利要求1所述的一种化妆品销售用展示架,其特征在于:所述第一转杆(7)的底端和第二转杆(10)的顶端分别与两组轴承的中部固定连接,两组轴承分别固定连接在第一连接架(3)的顶部内壁和电机架(4)的顶部内壁。

4.根据权利要求1所述的一种化妆品销售用展示架,其特征在于:所述展柜(13)和柜门(16)之间设置有两组合页,两组合页的后侧分别与展柜(13)左侧的上下两侧固定连接,两组合页的前侧分别与柜门(16)左侧的上下两侧固定连接。

5.根据权利要求1所述的一种化妆品销售用展示架,其特征在于:所述搁物板(15)共设置有多组,多组搁物板(15)之间相互固定连接组成大小不一的矩形空间。

6.根据权利要求1所述的一种化妆品销售用展示架,其特征在于:所述把手(17)的形状为“C”形,把手(17)的外表面设置有防滑层,防滑层为弹性橡胶层。
