专利号: 2020208552260
申请人: 刘炳林
专利类型:实用新型
专利状态:已下证
专利领域: 水利工程;基础;疏浚
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

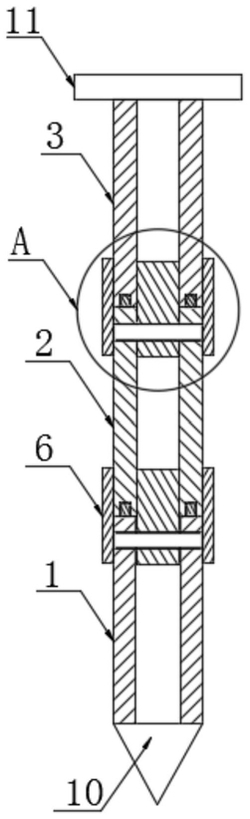

1.一种卡接牢固的桩基础,包括下钢管(1)、连接管(2)和上钢管(3),其特征在于:所述连接管(2)位于下钢管(1)和上钢管(3)之间,所述连接管(2)和上钢管(3)的内部下端均固定连接有插杆(4),所述下钢管(1)和连接管(2)的管壁上方均开设有两个对称设置的第一销孔,所述插杆(4)的杆壁开设有与第一销孔相匹配的第二销孔,所述第二销孔的内部活动设有销杆(5),所述销杆(5)的两端分别延伸至对应两个第一销孔的内部,所述上钢管(3)和连接管(2)的外侧壁下方均套设有锁紧机构,且上钢管(3)通过锁紧机构与连接管(2)的上端固定连接,所述连接管(2)的下端通过锁紧机构与下钢管(1)固定连接。

2.根据权利要求1所述的一种卡接牢固的桩基础,其特征在于,所述锁紧机构包括两个弧形锁紧板(6),两个所述弧形锁紧板(6)对称设置,且两个弧形锁紧板(6)的两端均固定连接有固定块(7),四个所述固定块(7)的侧壁均开设有固定孔,两个所述弧形锁紧板(6)通过两个固定螺栓(8)固定连接。

3.根据权利要求2所述的一种卡接牢固的桩基础,其特征在于,所述固定螺栓(8)的杆壁活动套设有防松垫片(9)。

4.根据权利要求1所述的一种卡接牢固的桩基础,其特征在于,所述下钢管(1)和连接管(2)的上端均固定连接有两个的定位块(12),两个所述定位块(12)对称分布,所述连接管(2)和上钢管(3)的下端均开设有两个与定位块(12)相匹配的定位槽。

5.根据权利要求4所述的一种卡接牢固的桩基础,其特征在于,两个所述定位块(12)均为弧形设置,两个所述定位槽与定位块(12)匹配设置。

6.根据权利要求1所述的一种卡接牢固的桩基础,其特征在于,所述下钢管(1)的下端固定连接有插入头(10),所述插入头(10)为锥形设置,所述上钢管(3)的上端固定连接有支撑板(11)。

7.根据权利要求1所述的一种卡接牢固的桩基础,其特征在于,所述下钢管(1)、连接管(2)和上钢管(3)均采用高锰钢材料制成,且下钢管(1)、连接管(2)和上钢管(3)的表面均涂有防腐涂料。
