专利号: 2020208648649
申请人: 苏州卓煊环保科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

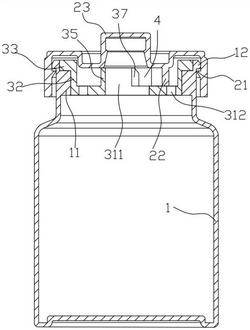

1.一种二氧化氯喷雾瓶,包括瓶身、设置于所述瓶身上端的盖体结构,其特征在于:所述盖体结构上设有位于其内部的空腔,所述空腔内设有第一挤破部及与第一挤破部可以相对移动的第二挤破部,所述二氧化氯喷雾瓶还包括设置于所述第一挤破部与第二挤破部之间的且可以被所述第一挤破部与第二挤破部挤破的储存袋。

2.如权利要求1所述的二氧化氯喷雾瓶,其特征在于:所述盖体结构包括设置于所述瓶身上端的瓶盖,所述第一挤破部设置于所述瓶盖内。

3.如权利要求2所述的二氧化氯喷雾瓶,其特征在于:所述盖体结构还包括设置于所述瓶盖与所述瓶身之间的中间件,所述第二挤破部设置于所述中间件内。

4.如权利要求3所述的二氧化氯喷雾瓶,其特征在于:所述瓶身的上端开口上设有位于其内圆周面上的第一突出部,所述中间件收容于所述第一突出部内,所述第一突出部内表面的轴向上端设有收容槽,所述中间件上设有支撑块,所述支撑块收容于所述收容槽内。

5.如权利要求4所述的二氧化氯喷雾瓶,其特征在于:所述中间件包括支撑板、设置于所述支撑板上的连接框,所述支撑板上设有位于其圆心处的第一通孔及位于所述第一通孔周向上的若干第二通孔,所述支撑块设置于所述连接框的外圆周面上。

6.如权利要求5所述的二氧化氯喷雾瓶,其特征在于:所述中间件还包括设置于所述连接框内的连接板,所述连接板在所述支撑板上沿其径向方向延伸,所述第二挤破部设置于所述连接板上。

7.如权利要求6所述的二氧化氯喷雾瓶,其特征在于:所述中间件还包括设置于所述连接板上的弧形板、设置于所述弧形板上的限定板,所述弧形板位于所述第一通孔相对第一挤破部的另一侧,所述弧形板围绕在所述第一通孔的周边,所述弧形板与所述连接板一体成型,所述限定板与所述弧形板一体成型。

8.如权利要求7所述的二氧化氯喷雾瓶,其特征在于:所述瓶身的上端设有位于其外圆周面上的第二突出部,所述瓶盖的内圆周面上设有第三突出部,所述第二突出部与所述第三突出部相互卡扣在一起。

9.如权利要求8所述的二氧化氯喷雾瓶,其特征在于:所述瓶盖上设有位于其外圆周面上的若干凸块。

10.如权利要求9所述的二氧化氯喷雾瓶,其特征在于:所述凸块在所述瓶盖的外圆周面上均匀分布。
