专利号: 2020208853041
申请人: 福建兴鼎辉检测技术有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 光学
更新日期:2025-02-24
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

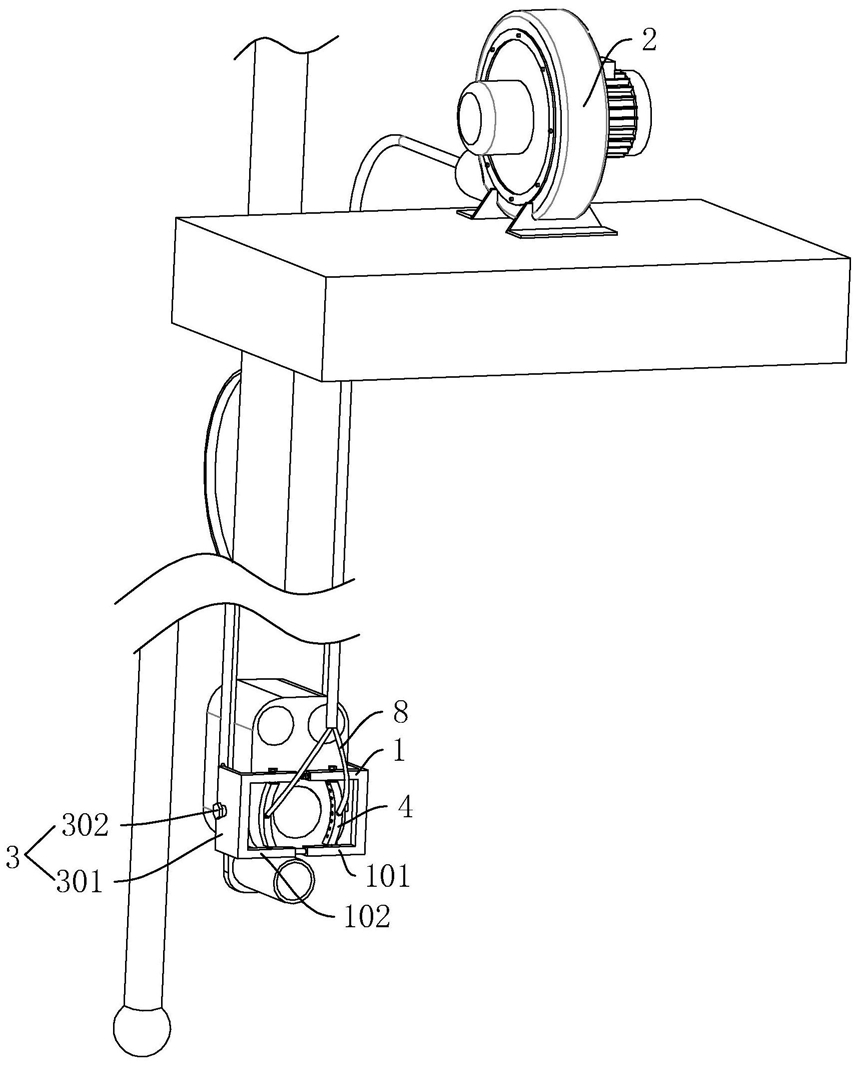

1.一种管道潜望镜用镜片防污装置,其特征在于:包括安装框(1)与气泵(2),所述安装框(1)设置有固定组件(3),所述安装框(1)通过固定组件(3)固定于摄像头,所述安装框(1)对称设置有气板(4),所述气板(4)内部开设有气槽(5),所述气板(4)相向侧均匀间隔开设有多个出气孔(6),所述出气孔(6)与气槽(5)相连通,所述安装框(1)设置有用于控制气板(4)角度的控制组件(7),所述气板(4)连接有气管(8),所述气泵(2)设置于地面且与气管(8)相连接。

2.根据权利要求1所述的一种管道潜望镜用镜片防污装置,其特征在于:所述固定组件(3)包括连接板(301)以及固定螺栓(302),所述连接板(301)有两个且设置于安装框(1)相对两侧,所述固定螺栓(302)螺接于连接板(301)且抵接于摄像头外周侧。

3.根据权利要求2所述的一种管道潜望镜用镜片防污装置,其特征在于:所述固定螺栓(302)套设有橡胶套(9)。

4.根据权利要求1所述的一种管道潜望镜用镜片防污装置,其特征在于:所述控制组件(7)包括转轴(701)以及控制螺栓(702),所述转轴(701)固定于气板(4)两侧,所述转轴(701)旋转连接于安装框(1),所述控制螺栓(702)螺接于安装框(1),所述控制螺栓(702)顶死转轴(701)。

5.根据权利要求4所述的一种管道潜望镜用镜片防污装置,其特征在于:所述安装框(1)包括第一半框(101)与第二半框(102),两个所述气板(4)分别设置于第一半框(101)与第二半框(102),所述安装框(1)设置有用于调节第一半框(101)与第二半框(102)之间间距的调节组件(11)。

6.根据权利要求5所述的一种管道潜望镜用镜片防污装置,其特征在于:所述调节组件(11)包括连接杆(111)与导向杆(112),所述导向杆(112)一侧固定于第一半框(101),另一侧滑动于第二半框(102),所述第二半框(102)开设有调节槽(10),所述连接杆(111)一侧旋转连接于第一半框(101),另一侧螺接于调节槽(10),所述连接杆(111)与导向杆(112)相平行。

7.根据权利要求1所述的一种管道潜望镜用镜片防污装置,其特征在于:所述安装框(1)靠近镜片一侧均匀间隔设置有多个用于抵接摄像头的支撑块(12)。

8.根据权利要求1所述的一种管道潜望镜用镜片防污装置,其特征在于:所述气板(4)成弧形板结构,所述出气孔(6)开设于气板(4)的弧形内凹侧。
