专利号: 2020209327541
申请人: 邵灵
专利类型:实用新型
专利状态:已下证
专利领域: 造纸;纤维素的生产
更新日期:2024-11-14
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

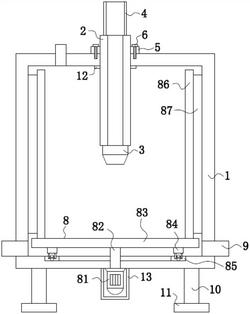

1.一种造纸用便于清洗的烘缸,包括缸体(1)和轴体(2),其特征在于:所述轴体(2)设置在缸体(1)的上方,所述轴体(2)的底端贯穿缸体(1)且延伸至其内部,位于缸体(1)内部的轴体(2)的底部安装有喷嘴(3),所述轴体(2)的顶部安装有蒸汽连接管(4),所述轴体(2)的表面安装有固定套(5),所述固定套(5)的底部与缸体(1)紧密接触,所述固定套(5)的顶部安装有螺栓(6),所述螺栓(6)的表面分别与固定套(5)和缸体(1)螺纹连接,所述缸体(1)的正面设置有进料门(7),所述缸体(1)的底部安装有清理机构(8),所述缸体(1)左右两侧的底部均安装有与其相互连通的排污管(9);

所述清理机构(8)包括驱动电机(81),所述驱动电机(81)安装在缸体(1)的底部,所述驱动电机(81)的输出轴上安装有驱动转轴(82),所述驱动转轴(82)的顶端贯穿缸体(1)且延伸至其内部,位于缸体(1)内部的驱动转轴(82)的顶端安装有转动杆(83),所述转动杆(83)底部安装有滚动轮(84),所述缸体(1)内壁的底部开设有滑槽(85),所述滚动轮(84)的底部与滑槽(85)滚动连接,所述转动杆(83)顶部的左右两侧均安装有旋转杆(86),所述旋转杆(86)靠近缸体(1)的一侧安装有清洗刷(87),所述清洗刷(87)靠近缸体(1)的一侧与其活动连接。

2.根据权利要求1所述的一种造纸用便于清洗的烘缸,其特征在于:所述缸体(1)底部的四角处均安装有支腿(10),所述支腿(10)的底部安装有防滑垫(11)。

3.根据权利要求1所述的一种造纸用便于清洗的烘缸,其特征在于:所述轴体(2)的内部设置为中空状,所述轴体(2)的表面与缸体(1)活动连接。

4.根据权利要求1所述的一种造纸用便于清洗的烘缸,其特征在于:所述缸体(1)内壁的顶部且对应轴体(2)的位置安装有密封圈(12),所述密封圈(12)的内壁与轴体(2)活动连接。

5.根据权利要求1所述的一种造纸用便于清洗的烘缸,其特征在于:所述缸体(1)的底部安装有与驱动电机(81)相适配的防尘罩(13)。
