专利号: 2020209327626
申请人: 江苏世库智能科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-12-02
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

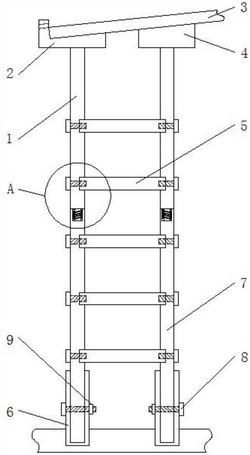

1.一种物流用组合式立体仓库,包括第一货架支撑杆(1),所述第一货架支撑杆(1)有且设置有2根,且其中一根第一货架支撑杆(1)顶面焊接有第一固定架(2),并且另一根第一货架支撑杆(1)顶面焊接有第二固定架(4),其特征在于:所述第一固定架(2)设置为“L”型结构,且“L”型结构的内壁面和第二固定架(4)的顶面均设置为倾斜面,并且其斜面上胶合有相贴合的仓库顶板(3),所述第一固定架(2)的竖杆上倾斜设置有排水孔,且排水孔孔壁下端面置于仓库顶板(3)顶端的延伸面上,所述第一货架支撑杆(1)下端设有第二货架支撑杆(7)。

2.根据权利要求1所述的一种物流用组合式立体仓库,其特征在于:所述第二货架支撑杆(7)顶端设有螺纹凹槽,且螺纹凹槽中穿插有相吻合的螺纹杆(10),并且螺纹杆(10)与第一货架支撑杆(1)底端为一体式结构。

3.根据权利要求1所述的一种物流用组合式立体仓库,其特征在于:所述第二货架支撑杆(7)和第一货架支撑杆(1)内壁两侧均匀设置有凹槽,且凹槽中穿插有相吻合的货架板(5)。

4.根据权利要求1所述的一种物流用组合式立体仓库,其特征在于:所述第二货架支撑杆(7)和第一货架支撑杆(1)上均设置有螺纹通孔,且其螺纹通孔与货架板(5)两侧设置的螺纹凹槽相连通,并且螺纹凹槽和螺纹通孔中穿插有固定螺栓(11)。

5.根据权利要求1所述的一种物流用组合式立体仓库,其特征在于:所述第二货架支撑杆(7)下端穿插在固定筒(6)中,且固定筒(6)穿插浇筑在立体仓库的地面中。

6.根据权利要求1所述的一种物流用组合式立体仓库,其特征在于:所述第二货架支撑杆(7)与固定筒(6)上设有相连通的通孔,且通孔中穿插有六角螺栓(8),并且六角螺栓(8)上套有螺母(9)。
