专利号: 202020933021X
申请人: 青岛通瑞照明电器有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 铁路
更新日期:2024-08-07
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

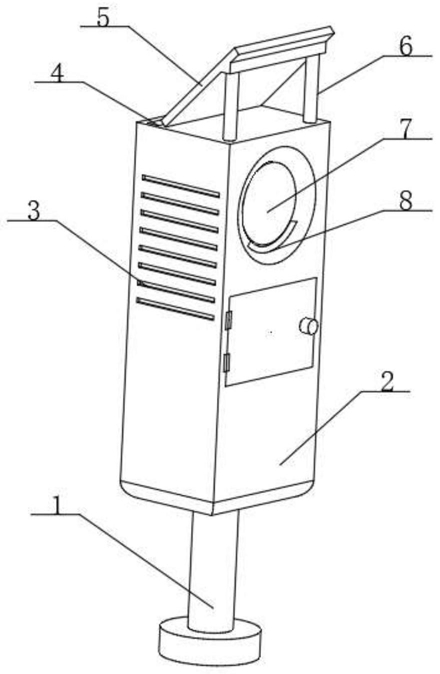

1.一种大功率LED铁路信号灯,包括基座(1),其特征在于:所述基座(1)的上表面固定连接有壳体(2),所述壳体(2)的内部固定连接有支撑板,所述支撑板的上表面固定连接有信号灯(7),所述支撑板的上表面固定连接有电机(15),所述电机(15)的输出端固定连接有转轴(20),所述转轴(20)远离电机(15)的一端固定连接有第一锥齿轮(21),所述第一锥齿轮(21)的侧面啮合连接有第二锥齿轮(22),所述第二锥齿轮(22)的内圈固定连接有转杆(23),所述转杆(23)的外表面固定连接有两个相对称的支架(18),每个所述支架(18)远离转杆(23)的一端固定连接有清洁毛刷(17)。

2.根据权利要求1所述的一种大功率LED铁路信号灯,其特征在于:所述壳体(2)的正面开设有毛刷放置槽(8),所述清洁毛刷(17)与毛刷放置槽(8)相卡接,所述清洁毛刷(17)与信号灯(7)的外表面滑动连接。

3.根据权利要求1所述的一种大功率LED铁路信号灯,其特征在于:所述壳体(2)的上表面固定连接有固定架(6),所述固定架(6)的上表面固定连接有太阳能电池板(5)。

4.根据权利要求1所述的一种大功率LED铁路信号灯,其特征在于:所述壳体(2)的上表面开设有集流槽(4),所述集流槽(4)的底面固定连通有蓄水箱(10)。

5.根据权利要求4所述的一种大功率LED铁路信号灯,其特征在于:所述蓄水箱(10)的内底壁固定连接有水泵(16),所述水泵(16)的输出端固定连接有水管(19),所述水管(19)远离水泵(16)的一端固定连接有出水口(13)。

6.根据权利要求1所述的一种大功率LED铁路信号灯,其特征在于:所述壳体(2)的内部固定镶嵌有蓄电池(11),所述蓄电池(11)的上表面固定连接有接线(12),所述接线(12)与太阳能电池板(5)固定连接。

7.根据权利要求1所述的一种大功率LED铁路信号灯,其特征在于:所述壳体(2)的侧面开设有排污口(9),所述排污口(9)的内部固定镶嵌有过滤网(14),所述壳体(2)的侧面开设有散热孔(3)。
