专利号: 2020209445641
申请人: 苏州微测电子有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-08-25
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

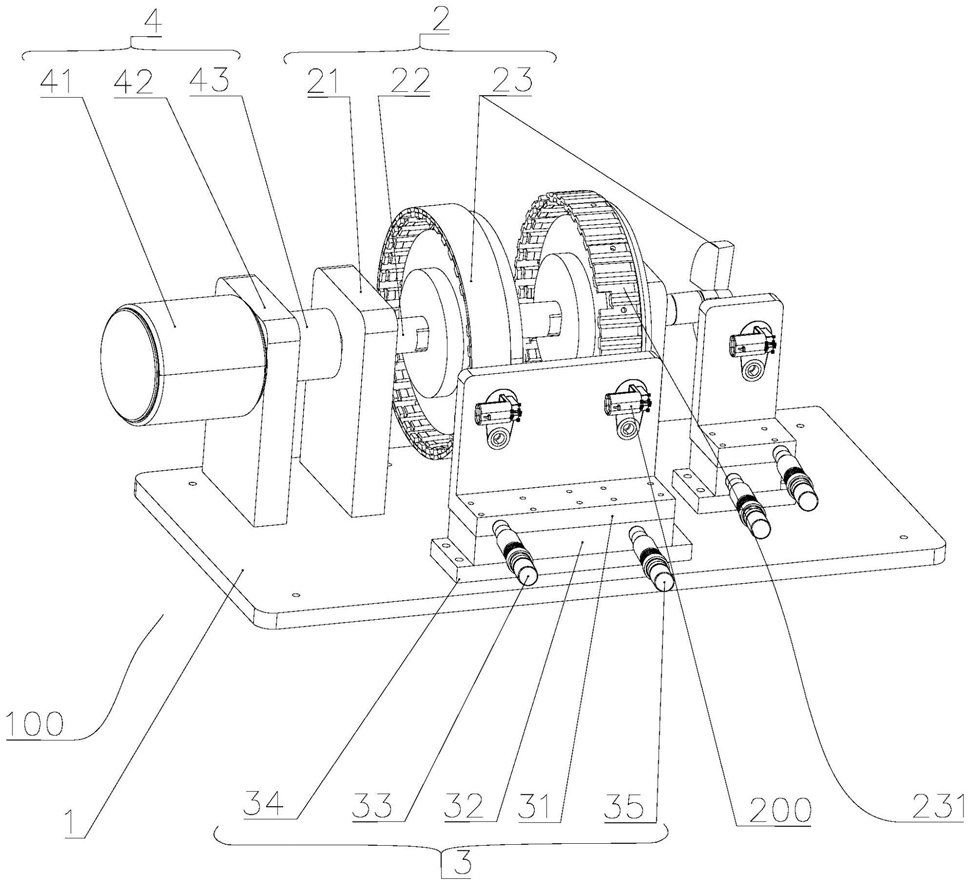

1.一种角速度/角度传感器性能测试装置,其特征在于,所述角速度/角度传感器性能测试装置包括:

底座,所述底座用于支撑所述角速度/角度传感器性能测试装置;

转动体组件,所述转动体组件包括支撑板、转轴和转动体,多个所述支撑板垂直固定设置于所述底座顶部,所述转轴可转动地支撑于多个所述支撑板并与所述底座平行,所述转动体同轴固定设置于所述转轴上,所述转动体的外周等角度间隔设置有多个磁性件安装槽;

传感器架,所述传感器架设置于所述底座顶部并位于所述转动体组件的一侧,且与所述转动体的位置相对应,所述传感器架包括传感器安装座,所述传感器安装座上正对所述转动体设置有传感器安装孔;以及驱动机构,所述驱动机构固定设置于所述底座,所述驱动机构包括气动马达,所述气动马达用于驱动所述转轴转动,所述转轴能够带动所述转动体转动。

2.根据权利要求1所述的一种角速度/角度传感器性能测试装置,其特征在于,所述传感器架还包括第一滑轨和第一量具,所述第一滑轨设置于所述底座顶部并沿所述转动体的径向延伸,所述传感器安装座支撑于所述第一滑轨上并能沿所述第一滑轨滑动,所述第一量具与所述传感器安装座连接,用于调节和测量所述传感器安装座与所述转动体之间沿所述转动体径向的距离。

3.根据权利要求2所述的一种角速度/角度传感器性能测试装置,其特征在于,所述传感器架还包括第二滑轨和第二量具,所述第二滑轨固定设置于所述底座顶部并沿所述转轴的轴向延伸,所述第一滑轨支撑于所述第二滑轨上并能沿所述第二滑轨滑动,所述第二量具与所述第一滑轨连接,用于调节和测量所述传感器安装座与所述转动体之间沿所述转动体轴向的距离。

4.根据权利要求3所述的一种角速度/角度传感器性能测试装置,其特征在于,所述第一量具和所述第二量具为螺旋测微器,所述第一量具和/或所述第二量具具有读数显示屏。

5.根据权利要求2所述的一种角速度/角度传感器性能测试装置,其特征在于,所述传感器安装座与所述第一滑轨可拆卸连接,且所述传感器架包括多个所述传感器安装座,多个所述传感器安装座分别具有不同内径和/或形状的所述传感器安装孔。

6.根据权利要求1所述的一种角速度/角度传感器性能测试装置,其特征在于,所述传感器安装孔的中心到所述底座顶面的距离与所述转轴的轴心到所述底座顶面的距离相同。

7.根据权利要求1至6中任一项所述的一种角速度/角度传感器性能测试装置,其特征在于,所述传感器安装座上沿所述转轴的轴向间隔设置有多个所述传感器安装孔,多个所述转动体平行间隔设置于所述转轴上,且所述传感器安装孔与所述转动体相对应。
