专利号: 2020209458139
申请人: 梁林海
专利类型:实用新型
专利状态:已下证
专利领域: 液力机械或液力发动机;风力、弹力或重力发动机;其他类目中不包括的产生机械动力或反推力的发动机
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

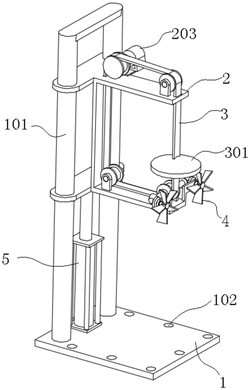

1.一种近海用波浪能发电装置,包括安装座(1),

其特征在于:

所述安装座(1)表面一侧垂直设有导架(101);所述导架(101)表面滑动配合有升降架(2);

所述升降架(2)包括两个横板(201);两所述横板(201)一端相对面之间设有连接板(202),其中,位于连接板(202)顶部一横板(201)表面设有发电机(203);两所述横板(201)两端表面均设有皮带轮(204);其中一所述皮带轮(204)通过传动装置(205)与发电机(203)转轴端固定连接;

四个所述皮带轮(204)之间传动连接有皮带(3);其中,位于连接板(202)底部的横板(201)一端的其中一皮带轮(204)两侧均设有第一锥齿轮(206),位于连接板(202)底部横板(201)一端两侧均设有支杆(207);所述支杆(207)端部转动连接有与第一锥齿轮(206)相配合的螺旋桨(4);

所述皮带(3)周侧面且位于两横板(201)之间设有浮块(301)。

2.根据权利要求1所述的一种近海用波浪能发电装置,其特征在于,所述螺旋桨(4)包括轴杆(401);所述轴杆(401)通过滚珠轴承与支杆(207)转动连接;所述轴杆(401)一端设有与第一锥齿轮(206)相配合的第二锥齿轮(402);所述轴杆(401)另一端设有桨叶(403)。

3.根据权利要求1所述的一种近海用波浪能发电装置,其特征在于,所述连接板(202)远离两横板(201)一侧两端部均设有导向板(208);两所述导向板(208)表面均开有与导架(101)相配合的导孔(209)。

4.根据权利要求1所述的一种近海用波浪能发电装置,其特征在于,所述安装座(1)表面阵列均开有安装孔(102);所述安装座(1)表面且位于导架(101)内侧固定有防水气缸(5);所述防水气缸(5)活塞杆端部与升降架(2)底部固定连接。
