专利号: 2020209607576
申请人: 常州阿可德新材料科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-11-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

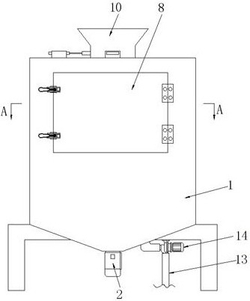

1.一种具有过滤功能的氧化铁黄生产用搅拌槽,它包含槽体本体(1)、搅拌电机(2)、搅拌轴(3)、搅拌桨(4)、水箱(5)、出水管(6)、出水水泵(7),槽体本体(1)的前侧通过合页铰接设置有开门(8),开门(8)的另一侧通过搭扣与槽体本体(1)连接,槽体本体(1)的底部固定有搅拌电机(2),搅拌电机(2)的输出轴穿过槽体本体(1)的底板后,设置于槽体本体(1)内,输出轴上固定有搅拌轴(3),搅拌轴(3)设置于开门(8)的下侧,搅拌轴(3)上套设固定有数个搅拌桨(4),槽体本体(1)的后侧设置有水箱(5),水箱(5)上固定有出水水泵(7),出水水泵(7)的进水端与水箱(5)之间通过水管贯通设置,出水水泵(7)的出水端固定有出水管(6),出水管(6)插设固定在槽体本体(1)的后侧板内,出水管(6)设置于搅拌轴(3)的上侧;

其特征在于:它还包含盖板(9)、进料仓(10)、晃动机构(11)、敲打机构(12)、排水管(13)、排水水泵(14),槽体本体(1)的上端固定有盖板(9),盖板(9)内嵌设固定有进料仓(10),槽体本体(1)内从上往下依次设置有晃动机构(11)、敲打机构(12),敲打机构(12)设置于出水管(6)的上侧,槽体本体(1)的底部固定有排水水泵(14),排水水泵(14)的进水端与槽体本体(1)之间通过水管贯通设置,排水水泵(14)的出水端固定有排水管(13);

所述的晃动机构(11)包含晃动架(11-1)、筛网(11-2)、导向架(11-3)、推动杆(11-4)、导向轴(11-5)、一号电动推杆(11-6),晃动架(11-1)设置于进料仓(10)的下侧,晃动架(11-

1)的前后两侧均固定有支轴(11-7),支轴(11-7)的另一端通过轴承旋接设置在槽体本体(1)内,晃动架(11-1)内嵌设固定有筛网(11-2),晃动架(11-1)的右侧固定有导向架(11-

3),导向架(11-3)内开设有开槽(11-8),槽体本体(1)的右侧内壁上固定有支撑板(11-10),支撑板(11-10)的底部固定有一号电动推杆(11-6),一号电动推杆(11-6)设置于进料仓(10)的右侧,一号电动推杆(11-6)的推动端上固定有推动杆(11-4),推动杆(11-4)插设在开槽(11-8)内,位于开槽(11-8)前后两侧的导向架(11-3)上贯通开设有导向槽(11-9),推动杆(11-4)的底端前后对称固定有导向轴(11-5),导向轴(11-5)滑动设置在对应的导向槽(11-9)内;

所述的敲打机构(12)包含二号电动推杆(12-1)、推动块(12-2)、导向块(12-3)、齿轮(12-4)、敲打杆(12-5),槽体本体(1)的左侧内壁上固定有二号电动推杆(12-1),二号电动推杆(12-1)设置于晃动架(11-1)的下侧,二号电动推杆(12-1)的推动端固定有推动块(12-

2),推动块(12-2)的底端固定在导向块(12-3)上,导向块(12-3)的底部固定有齿条(12-6),齿条(12-6)的下侧啮合设置有齿轮(12-4),齿轮(12-4)内穿设固定有转轴(12-7),导向块(12-3)的前后两侧均设置有固定块(12-8),固定块(12-8)固定在槽体本体(1)的左侧内壁上,固定块(12-8)的内壁上嵌设固定有轴承,转轴(12-7)插接固定在轴承内,转轴(12-7)上套设固定有两个敲打杆(12-5),两个敲打杆(12-5)对称设置在齿轮(12-4)的前后两侧;敲打杆(12-5)为“L”形结构设置,敲打杆(12-5)的垂直端与筛网(11-2)接触设置;

所述的搅拌电机(2)、出水水泵(7)、排水水泵(14)、一号电动推杆(11-6)、二号电动推杆(12-1)均与外部电源连接。

2.根据权利要求1所述的一种具有过滤功能的氧化铁黄生产用搅拌槽,其特征在于:所述的晃动架(11-1)的后侧上端固定有挡框(15),挡框(15)为弧形结构设置,挡框(15)的开口端左右对称固定有定位板(16),晃动架(11-1)的前侧上端设置有活动框(17),活动框(17)与挡框(15)对应设置,活动框(17)的开口端左右对称固定有限位板(18),同一侧的限位板(18)与定位板(16)之间穿设有螺柱(19),螺柱(19)的前后两端分别露设于限位板(18)、定位板(16)的外侧,露设端上通过螺纹旋接设置有螺母。

3.根据权利要求1所述的一种具有过滤功能的氧化铁黄生产用搅拌槽,其特征在于:所述的盖板(9)上嵌设固定有数个进风管(20),进风管(20)内穿设有封板(21),进料仓(10)的外壁固定有数个三号电动推杆(22),三号电动推杆(22)与进风管(20)对应设置,三号电动推杆(22)的推动端与封板(21)连接固定,三号电动推杆(22)与外部电源连接。

4.根据权利要求1所述的一种具有过滤功能的氧化铁黄生产用搅拌槽,其特征在于:所述的水箱(5)上固定有液位感应器(23),液位感应器(23)的探头穿过水箱(5)的顶板后,设置于水箱(5)内,液位感应器(23)与外部电源连接。

5.根据权利要求1所述的一种具有过滤功能的氧化铁黄生产用搅拌槽,其特征在于:所述的水箱(5)上设置有进水盖(24)。
