专利号: 2020209628712
申请人: 曹玉松
专利类型:实用新型
专利状态:已下证
专利领域: 基本电气元件
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

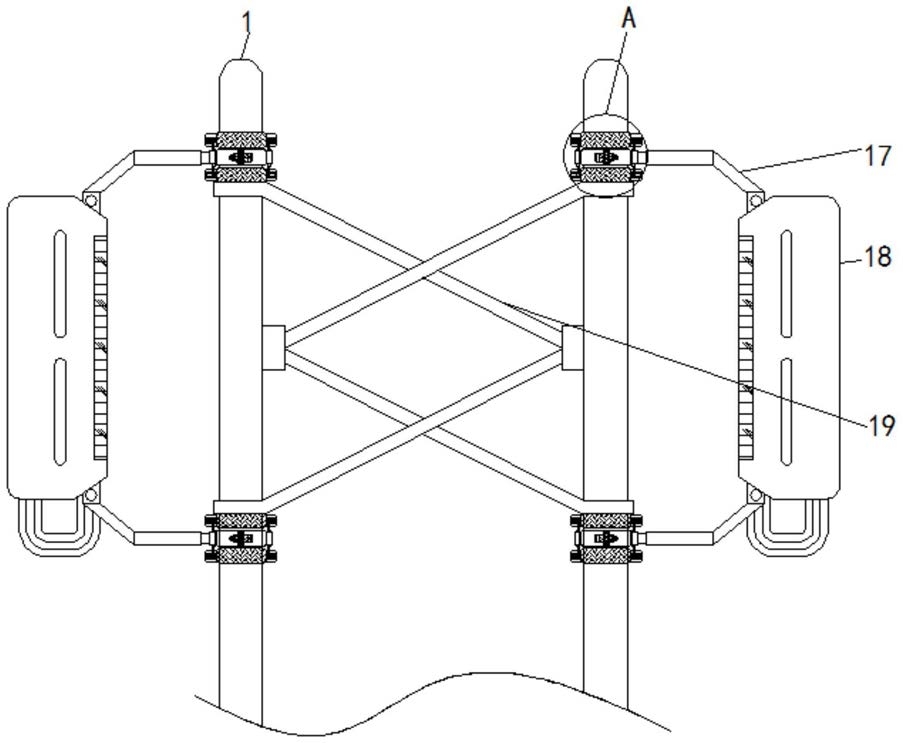

1.一种天线的位置不会发生改变通信基站,包括天线杆(1),其特征在于:所述天线杆(1)的外壁套设有固定套(2),所述固定套(2)的左右两侧均固定安装有固定块(3),所述固定块(3)的内壁固定安装有滑板(4),所述滑板(4)的内壁开设有滑槽(5),所述滑槽(5)的内壁活动连接有滑块(6),所述滑块(6)的底端固定安装有连接杆(7),所述连接杆(7)的底端固定安装有连接板(8),所述连接板(8)靠近天线杆(1)的一侧固定安装有安装环(9),所述连接板(8)的右侧固定安装有连接臂(17),所述连接臂(17)的底端固定安装有基站天线(18),所述天线杆(1)远离基站天线(18)的一端固定安装有连接架(19);

所述安装环(9)的顶端固定安装有两个固定板(10),所述固定板(10)的内壁活动连接有螺杆(20),所述螺杆(20)的左侧固定安装有转杆(11),所述螺杆(20)的外壁套设有螺母(12),所述安装环(9)的内壁固定安装有垫板(13),所述安装环(9)的内壁相对一侧固定安装有弹簧(14),两个所述弹簧(14)的相对一侧分别固定安装有外环(16)和内环(15)。

2.根据权利要求1所述的一种天线的位置不会发生改变通信基站,其特征在于:所述天线杆(1)的数量为两个,所述连接架(19)位于两个天线杆(1)的相对一侧。

3.根据权利要求1所述的一种天线的位置不会发生改变通信基站,其特征在于:所述安装环(9)的数量为四个,四个所述安装环(9)的上方和下方均安装有固定套(2)以及固定套(2)的所属结构。

4.根据权利要求2所述的一种天线的位置不会发生改变通信基站,其特征在于:所述连接架(19)的顶端和底端分别于固定套(2)的底端和固定套(2)的顶端固定连接。

5.根据权利要求1所述的一种天线的位置不会发生改变通信基站,其特征在于:所述滑块(6)的底端贯穿滑板(4)的内壁并延伸至靠近连接板(8)的一端与连接板(8)固定连接。

6.根据权利要求1所述的一种天线的位置不会发生改变通信基站,其特征在于:所述安装环(9)分为两部分,两部分的安装环(9)的顶端均与固定板(10)固定连接,所述螺杆(20)贯穿两个固定板(10),且螺母(12)与位于右侧的固定板(10)的右侧固定连接,转杆(11)与位于左侧的固定板(10)内壁的螺杆(20)固定连接。
