专利号: 2020209704716
申请人: 苏州市昇源电子科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 照明
更新日期:2024-07-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

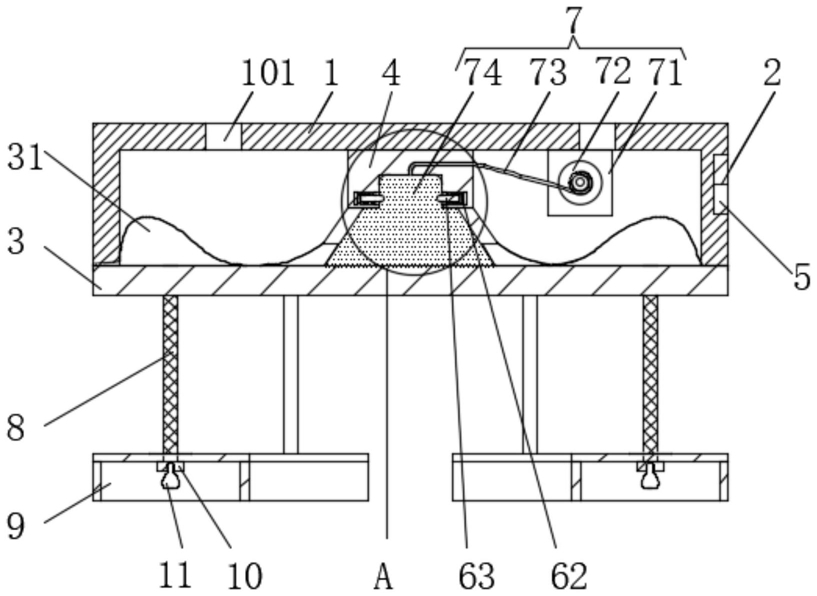

1.一种便于更换LED灯珠的灯具,其特征在于:包括固定座(1)、安装板(3)和固定组件(6);

固定座(1):为倒置的环形凹状结构,固定座(1)的顶板设有四个对称分布的安装孔(101),固定座(1)的顶板下表面中心固定连接有导向块(4),导向块(4)的下表面外沿固定连接有锥形的导向板,导向块(4)的侧壁内部设有六个等角度分布的安装槽(41);

安装板(3):通过升降组件(7)设置于固定座(1)的下端,安装板(3)的下表面固定连接有等角度设置的吊绳(8),吊绳(8)的底端固定连接有灯座(10),灯座(10)的下端安装有LED灯珠(11);

固定组件(6):等角度设置于固定组件(6)的内部,固定组件(6)与升降组件(7)位置对应;

其中:还包括单片机(2)和GPRS数据传输器(5),所述单片机(2)和GPRS数据传输器(5)均固定连接于固定座(1)外弧面设置的凹槽内部,单片机(2)的输入端电连接外部电源,单片机(2)的输入端电连接GPRS数据传输器(5)的输出端,单片机(2)的输出端电连接LED灯珠(11)的输入端。

2.根据权利要求1所述的一种便于更换LED灯珠的灯具,其特征在于:所述升降组件(7)包括电机(71)、收线盘(72)、收卷绳(73)和锥形连接块(74),所述电机(71)固定连接于固定座(1)的顶板下表面,电机(71)的输出轴前端固定连接有收线盘(72),锥形连接块(74)固定连接于安装板(3)的上表面中部,锥形连接块(74)的外弧面与导向块(4)的导向板内弧面位置对应,收线盘(72)的中部外弧面缠绕有收卷绳(73),收卷绳(73)远离收线盘(72)的一端与锥形连接块(74)的顶端固定连接,收卷绳(73)与导向块(4)内部设置的线槽内壁滑动连接,电机(71)的输入端电连接单片机(2)的输出端。

3.根据权利要求2所述的一种便于更换LED灯珠的灯具,其特征在于:所述固定组件(6)包括电磁铁(61)、弹簧(62)、插销(63)、滑环(64)和限位环(65),所述限位环(65)固定连接于安装槽(41)内弧面靠近锥形连接块(74)的一端,所述电磁铁(61)固定连接于安装槽(41)远离锥形连接块(74)的侧面,电磁铁(61)的内侧面固定连接有弹簧(62),弹簧(62)的内侧面端头固定连接有滑环(64),滑环(64)的外弧面与安装槽(41)的内弧面滑动连接,滑环(64)的内弧面固定连接有插销(63),插销(63)位于弹簧(62)的内部,插销(63)的外弧面与限位环(65)的内弧面滑动连接,插销(63)的内侧端头插接于锥形连接块(74)顶端设置的销孔内部。

4.根据权利要求1所述的一种便于更换LED灯珠的灯具,其特征在于:所述安装板(3)的上表面设有六个等角度分布的定位凸块(31),定位凸块(31)与固定座(1)侧壁下端的弧形面位置对应。

5.根据权利要求1所述的一种便于更换LED灯珠的灯具,其特征在于:还包括灯罩(9),所述灯罩(9)固定连接于灯座(10)的外弧面上端。
