专利号: 2020209806654
申请人: 苏州日日升玻璃制品有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 建筑物
更新日期:2025-01-02
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

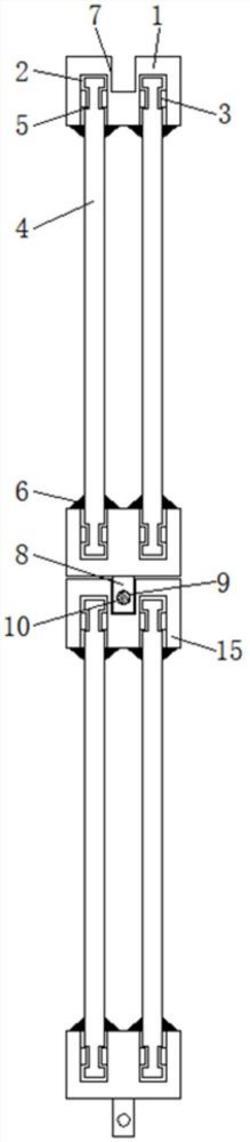

1.一种建筑用高强度隔音玻璃,包括第一框体(1)、玻璃本体(4)和第二框体(15),其特征在于:所述第一框体(1)的内部设置有容置槽(2),且容置槽(2)的内壁表面固定有凸块(3),所述第一框体(1)的内部安装有玻璃本体(4),且玻璃本体(4)的上下两端均嵌入式安装在容置槽(2)的内部,所述玻璃本体(4)上下两端的左右两侧均开设有卡槽(5),且卡槽(5)的内部连接有凸块(3),所述玻璃本体(4)的外侧连接有密封条(6),且密封条(6)的末端与第一框体(1)的内壁表面相互连接,并且第一框体(1)的上方开设有限位槽(7),所述第一框体(1)的下方固定有插块(8),且插块(8)的内部设置有螺纹孔(9),并且螺纹孔(9)的内部连接有固定栓(10),所述第一框体(1)的前后两侧表面均开设有凹槽(11),且凹槽(11)的内部安装有连接件(12),所述玻璃本体(4)的左侧连接有隔音阻尼膜(13),且玻璃本体(4)的右侧连接有陶瓷纤维层(14),所述第一框体(1)的下方安装有第二框体(15)。

2.根据权利要求1所述的一种建筑用高强度隔音玻璃,其特征在于:所述凸块(3)与卡槽(5)为卡合连接,且卡槽(5)与玻璃本体(4)为一体化结构,并且玻璃本体(4)关于第一框体(1)的中心点对称设置有2组,同时玻璃本体(4)与容置槽(2)为卡合连接。

3.根据权利要求1所述的一种建筑用高强度隔音玻璃,其特征在于:所述密封条(6)的末端设置为倾斜状结构,且密封条(6)设置为橡胶材质。

4.根据权利要求1所述的一种建筑用高强度隔音玻璃,其特征在于:所述插块(8)与限位槽(7)为卡合连接,且插块(8)与固定栓(10)为螺纹连接,并且插块(8)关于第一框体(1)的中心点对称设置有2个。

5.根据权利要求1所述的一种建筑用高强度隔音玻璃,其特征在于:所述连接件(12)与凹槽(11)构成卡合连接的拆卸安装结构,且凹槽(11)在第一框体(1)与第二框体(15)的表面均等间距排列。

6.根据权利要求1所述的一种建筑用高强度隔音玻璃,其特征在于:所述第二框体(15)与第一框体(1)构成拆卸安装结构,且第一框体(1)与第二框体(15)的内部结构相同。
