专利号: 2020210002748
申请人: 南通理工学院
专利类型:实用新型
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-01-31
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

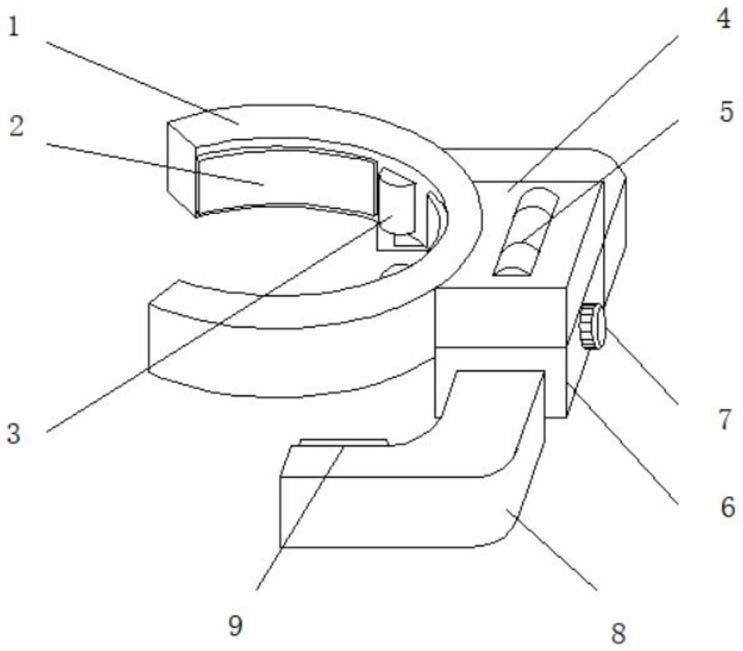

1.一种遥控式单人操作水准测量装置,包括卡合端(1)和转动带轮(10),其特征在于:

所述卡合端(1)的内侧面设置有夹触胶垫(2),且夹触胶垫(2)的右侧设置有驱转轮(3),所述卡合端(1)的右侧末端固定有驱动端壳(4),且驱动端壳(4)的上端表面设置有水平气泡(5),所述驱动端壳(4)的底侧设置有固定端臂壳(6),且固定端臂壳(6)的右侧面安置有调节旋钮(7),所述固定端臂壳(6)的前后两侧安装有固定臂(8),且固定臂(8)的末端内侧面设置有防滑垫(9),所述转动带轮(10)的设置于卡合端(1)的内部,且转动带轮(10)的外表面安置有传动带(11),所述传动带(11)的前侧安装有驱动马达(12),且驱动马达(12)的前侧安装有驱动齿轮(13),所述驱动齿轮(13)的左前侧设置有传动齿轮(14),所述驱动端壳(4)的内部安装有单片机(15),且单片机(15)的前侧安置有遥控接收器(16),所述遥控接收器(16)的下侧固定有电板(17),所述固定臂(8)的内侧末端固定有齿条(18),且固定端臂壳(6)的内部安置有收缩齿轮(19),所述收缩齿轮(19)的左侧固定有钮簧(20)。

2.根据权利要求1所述的一种遥控式单人操作水准测量装置,其特征在于:所述卡合端(1)与夹触胶垫(2)之间为粘合连接,且卡合端(1)与驱动端壳(4)之间为固定连接。

3.根据权利要求1所述的一种遥控式单人操作水准测量装置,其特征在于:所述水平气泡(5)贯穿于驱动端壳(4)的外表面,且固定端臂壳(6)与驱动端壳(4)之间为螺纹连接。

4.根据权利要求1所述的一种遥控式单人操作水准测量装置,其特征在于:所述转动带轮(10)与传动带(11)之间紧密贴合,且传动带(11)与驱动马达(12)之间构成旋转结构。

5.根据权利要求1所述的一种遥控式单人操作水准测量装置,其特征在于:所述单片机(15)与遥控接收器(16)之间为焊接连接,且遥控接收器(16)与电板(17)之间为固定连接。

6.根据权利要求1所述的一种遥控式单人操作水准测量装置,其特征在于:所述齿条(18)与收缩齿轮(19)之间为啮合连接,且收缩齿轮(19)与钮簧(20)之间构成转动结构。
