专利号: 2020210225623
申请人: 临沂晋安机械有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-07-04
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

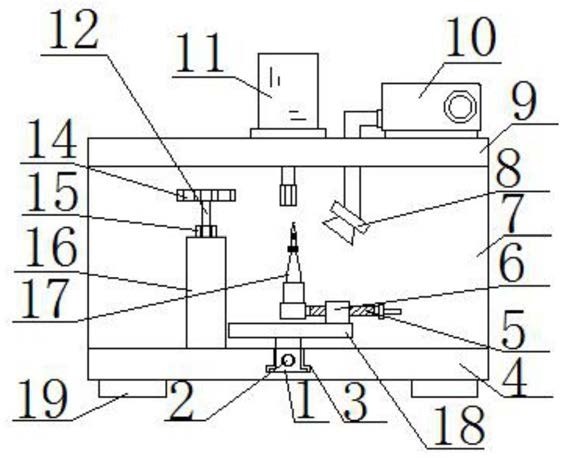

1.一种回转支承齿轮齿面跳动测试装置,包括底板(4),其特征在于:所述底板(4)顶部表面开设有滑槽(3),且滑槽(3)内滑动连接滑块(1),所述滑块(1)顶部通过螺丝安装固定板(18),且固定板(18)顶部一侧通过螺丝安装固定块(6),所述固定块(6)一侧通过预留螺纹孔安装螺杆(5),且螺杆(5)一端通过螺丝安装跳动测量仪(17),所述底板(4)顶部一侧通过螺丝安装支撑台(16),且支撑台(16)顶部通过螺丝安装轴承(15),所述轴承(15)内转动连旋转轴(12),且旋转轴(12)顶部套装检测齿轮(14),所述底板(4)顶部一端焊接竖板(7),且竖板(7)顶部焊接顶板(9),所述顶板(9)顶部一侧通过螺栓安装热风机(10),所述顶板(9)顶部通过螺丝安装电机(11),且电机(11)底部动力输出端贯穿顶板(9)位于检测齿轮(14)一侧。

2.根据权利要求1所述的一种回转支承齿轮齿面跳动测试装置,其特征在于:所述滑块(1)一侧通过螺丝安装握杆(2),且滑块(1)外表面电镀耐磨金属铬层(13)。

3.根据权利要求1所述的一种回转支承齿轮齿面跳动测试装置,其特征在于:所述热风机(10)一侧出气端软管贯穿顶板(9)连接出气嘴(8),且出气嘴(8)位于跳动测量仪(17)顶部一侧。

4.根据权利要求1所述的一种回转支承齿轮齿面跳动测试装置,其特征在于:所述底板(4)底部两侧通过螺栓安装脚垫(19)。

5.根据权利要求1所述的一种回转支承齿轮齿面跳动测试装置,其特征在于:所述螺杆(5)另一端通过螺钉安装把手。
