专利号: 2020210467764
申请人: 李宁(中国)体育用品有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 塑料的加工;一般处于塑性状态物质的加工
更新日期:2023-08-31
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

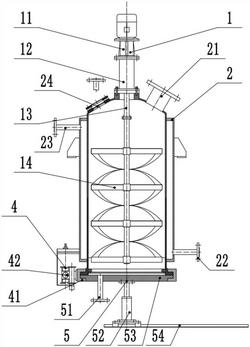

1.一种超临界流体发泡装置,其特征在于,包括釜体和釜盖,釜体内部为反应腔室,反应腔室中设置有搅拌组件,釜体的底部设置有釜体开口,釜体开口与反应腔室相连通,釜盖与移动组件相连,移动组件可带动釜盖移动,以实现釜盖与釜体开口的闭合和分离。

2.根据权利要求1所述的超临界流体发泡装置,其特征在于,釜体的侧壁上设置有多个固定支座,固定支座与外部连接件相连,以将釜体悬空固定,釜体的底部与工作地面之间形成釜盖移动空间。

3.根据权利要求1或2所述的超临界流体发泡装置,其特征在于,移动组件包括水平位移元件和竖直位移元件,水平位移元件固定设置在工作地面上,竖直位移元件滑动设置在水平位移元件上,可沿水平位移元件往复移动,釜盖与竖直位移元件相连,竖直位移单元可带动釜盖上升和下降。

4.根据权利要求1或2所述的超临界流体发泡装置,其特征在于,釜体上设置有釜盖密封组件,釜盖密封组件包括卡箍启闭元件和卡箍,卡箍启闭元件可控制卡箍的打开和关闭,卡箍设置在釜体上靠近釜体开口的位置处,釜盖与釜体开口闭合时,卡箍可将釜盖与釜体开口锁紧。

5.根据权利要求1所述的超临界流体发泡装置,其特征在于,釜体包括套设在一起的外筒体和内筒体,外筒体和内筒体之间形成有加热介质循环腔室,外筒体的侧壁上设置有加热介质入口和加热介质出口,加热介质入口和加热介质出口分别与加热介质循环腔室相连通。

6.根据权利要求1所述的超临界流体发泡装置,其特征在于,釜体的顶部设置有安装孔,搅拌组件穿过釜体顶部的安装孔设置,搅拌组件包括顺次连接的动力元件、第一磁体元件、第二磁体元件和螺旋搅拌器,动力元件和第一磁体元件位于釜体的外部,第二磁体元件和螺旋搅拌器位于釜体的内部,第一磁体元件和第二磁体元件之间为磁力传动。

7.根据权利要求1所述的超临界流体发泡装置,其特征在于,釜体的顶部设置有分别与反应腔室相连通的进料口、液体入口、真空口和视镜,进料口用于向反应腔室中输入反应物料,液体入口用于向反应腔室中输入液体,真空口用于反应腔室中气体的输入或排出,视镜用于观察反应腔室中的反应情况。

8.根据权利要求1或7所述的超临界流体发泡装置,其特征在于,釜盖上设置有液体出口,反应腔室中的液体可从釜盖上的液体出口处排出。

9.根据权利要求8所述的超临界流体发泡装置,其特征在于,釜体内部靠近釜体开口处设置有筛网,筛网可防止反应腔室中的液体排出时反应物料的掉落。

10.根据权利要求1所述的超临界流体发泡装置,其特征在于,釜体包括套设在一起的外筒体和内筒体,外筒体和内筒体之间形成有加热介质循环腔室;釜体的顶部设置有动力元件和第一磁体元件,釜体的内部设置有第二磁体元件和螺旋搅拌器,第一磁体元件和第二磁体元件之间为磁力传动;釜体的顶部设置有分别与反应腔室相连通的进料口、液体入口、真空口和视镜;釜盖上设置有液体出口,釜体内部靠近釜体开口处设置有筛网;釜体的底部设置有卡箍,釜盖与釜体开口闭合时,卡箍可将釜盖与釜体开口锁紧。
