专利号: 2020210736563
申请人: 黄国香
专利类型:实用新型
专利状态:已下证
专利领域: 基本电气元件
更新日期:2024-04-07
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

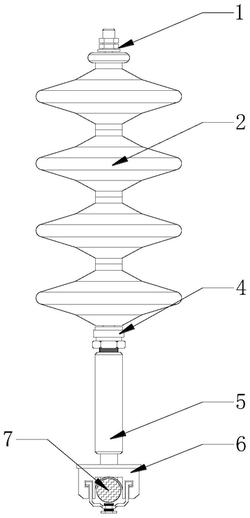

1.一种接触式可滑动绝缘子,包括上连接部(1)、绝缘伞体(2)、串联推和组件(4)、伸缩调节组件(5)和快速固定组件(6),其特征在于:所述上连接部(1)下方设有绝缘伞体(2),所述上连接部(1)下方固定连接有中芯杆(3),所述中芯杆(3)下方固定连接有串联推和组件(4),所述串联推和组件(4)下方安装有伸缩调节组件(5),所述伸缩调节组件(5)下方固定连接有快速固定组件(6),所述快速固定组件(6)下方固定连接有电路杆体(7)。2.根据权利要求1所述的一种接触式可滑动绝缘子,其特征在于:所述串联推和组件(4)还包括有螺柱(41)、一号螺帽(42)、连接环(43)、套环(44)、一号弹簧(45)、橡胶软垫(46),所述螺柱(41)外侧上方螺纹连接有一号螺帽(42),所述一号螺帽(42)上方固定连接有连接环(43),所述连接环(43)上方滑动连接有套环(44),所述套环(44)上方设有一号弹簧(45),所述套环(44)上方胶合连接有橡胶软垫(46)。3.根据权利要求1所述的一种接触式可滑动绝缘子,其特征在于:所述伸缩调节组件(5)还包括有柱壳(51)、加压导体(52)、内六角块(53)、导体滑块(54)、二号弹簧(55)、导体活动齿(56)、导体固定齿(57)、长柱套(58),所述柱壳(51)内表面滑动连接有加压导体(52),所述加压导体(52)下方固定连接有内六角块(53),所述加压导体(52)上方滑动连接有导体滑块(54),所述导体滑块(54)上方设有二号弹簧(55),所述导体滑块(54)一侧固定连接有导体活动齿(56),所述导体活动齿(56)一侧滑动连接有导体固定齿(57),所述导体固定齿(57)与长柱套(58)固定连接。4.根据权利要求1所述的一种接触式可滑动绝缘子,其特征在于:所述快速固定组件(6)还包括有下块(61)、活动条框(62)、上咬齿(63)、下咬齿(64)、二号螺帽(65)、螺栓(66),所述下块(61)与活动条框(62)滑动连接,所述活动条框(62)一端下方固定连接有上咬齿(63),所述上咬齿(63)下方滑动连接有下咬齿(64),所述活动条框(62)下方中部固定连接有二号螺帽(65),所述二号螺帽(65)中部螺纹连接有螺栓(66)。5.根据权利要求2所述的一种接触式可滑动绝缘子,其特征在于:所述一号螺帽(42)横截面为六边形,且螺柱(41)下方固定连接有长柱套(58)。6.根据权利要求3所述的一种接触式可滑动绝缘子,其特征在于:所述内六角块(53)外端设有内螺纹(501),所述内螺纹(501)与下块(61)内表面螺纹连接。7.根据权利要求4所述的一种接触式可滑动绝缘子,其特征在于:所述下块(61)中部下方设有防滑胶块(601),所述防滑胶块(601)下方开口为圆槽状,所述防滑胶块(601)下方与电路杆体(7)滑动连接。
