专利号: 2020210982144
申请人: 南京工业职业技术学院
专利类型:实用新型
专利状态:已下证
专利领域: 计算;推算;计数
更新日期:2024-04-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

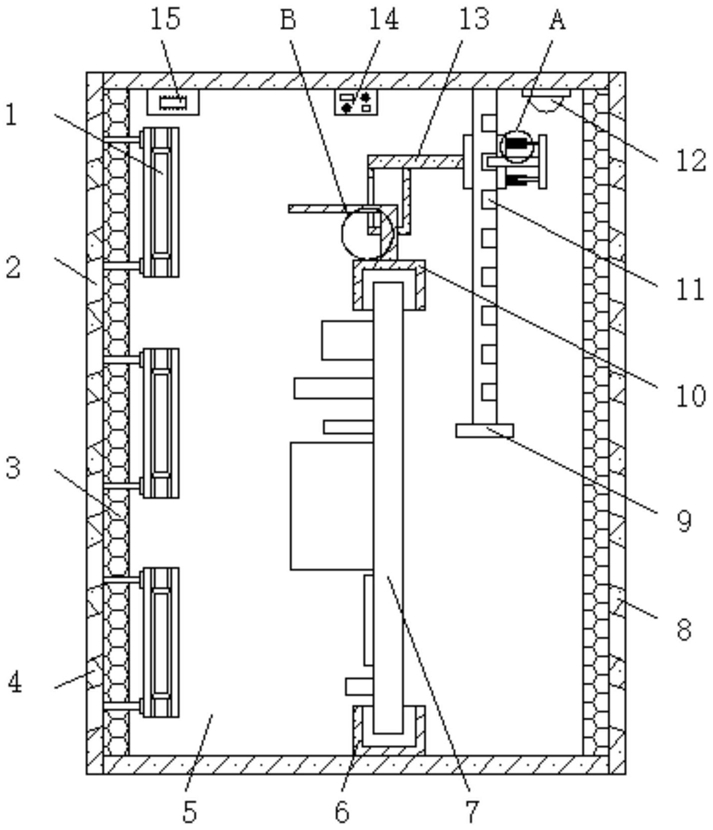

1.一种计算机主板能够快速拆卸的计算机机箱,包括机箱本体(5),其特征在于:所述机箱本体(5)的内腔底部的右侧固定安装有下固定框(6),所述机箱本体(5)的内腔顶部的右侧固定安装有限位杆(9),且限位杆(9)设置在下固定框(6)的右侧,所述限位杆(9)的右侧侧壁均匀开设有限位孔(11),所述限位杆(9)的外部的上端套接有定位套管(20),所述定位套管(20)的左侧侧壁的中间位置处固定安装有限位板(13),所述限位板(13)底部的左侧的前后两端均固定安装有限位机构(16),两组所述限位机构(16)的底部固定安装有上固定框(10),所述上固定框(10)和下固定框(6)之间设置有计算机主板本体(7),所述上固定框(10)的顶部的中间位置处均匀固定安装有与限位板(13)底部相连接的第一弹簧(17)。

2.根据权利要求1所述的一种计算机主板能够快速拆卸的计算机机箱,其特征在于:所述限位机构(16)包括限位套管(1601)、限位槽(1602)和握杆(1603),两组所述限位套管(1601)均固定安装在限位板(13)的底部,两组所述限位套管(1601)的左侧侧壁的底部均开设有贯穿限位套管(1601)侧壁的限位槽(1602),两组所述限位套管(1601)的内腔设置有贯穿限位套管(1601)底部并与上固定框(10)相连接的握杆(1603),两组所述握杆(1603)的左侧均贯穿限位槽(1602)。

3.根据权利要求1所述的一种计算机主板能够快速拆卸的计算机机箱,其特征在于:所述定位套管(20)的右侧侧壁的上下两端均固定安装有伸缩机构(18),两组所述伸缩机构(18)的右侧固定安装有贯穿定位套管(20)并与限位孔(11)相卡合的定位杆(19)。

4.根据权利要求3所述的一种计算机主板能够快速拆卸的计算机机箱,其特征在于:所述伸缩机构(18)包括第二弹簧(1801)、伸缩套管(1802)和伸缩内杆(1803),两组所述伸缩套管(1802)均固定安装在定位套管(20)的右侧侧壁上,两组所述伸缩套管(1802)的内腔左侧侧壁固定连接有第二弹簧(1801),两组所述第二弹簧(1801)的右侧固定连接有贯穿伸缩套管(1802)的右侧侧壁并与定位杆(19)相固定的伸缩内杆(1803)。

5.根据权利要求1所述的一种计算机主板能够快速拆卸的计算机机箱,其特征在于:所述机箱本体(5)的内腔顶部的中间位置处固定安装有温度传感器(14),所述机箱本体(5)的内腔顶部的左侧固定安装有单片机(15),所述温度传感器(14)与单片机(15)之间电性连接,所述机箱本体(5)的内腔顶部的右侧固定安装有蜂鸣器(12),且蜂鸣器(12)设置在限位杆(9)的右侧,所述单片机(15)和蜂鸣器(12)之间电性连接。

6.根据权利要求1所述的一种计算机主板能够快速拆卸的计算机机箱,其特征在于:所述机箱本体(5)的左侧侧壁设置有第一门体(4),所述机箱本体(5)的右侧侧壁设置有第二门体(8),所述第一门体(4)和第二门体(8)的内部均匀倾斜开设有分别贯穿第一门体(4)和第二门体(8)侧壁的散热孔(2),所述第一门体(4)和第二门体(8)相互靠近一侧的侧壁均固定粘贴有防尘网(3),所述第一门体(4)的右侧侧壁均匀固定安装有小型静音风扇(1)。
